Befestigung von Wandverkleidungen

Allgemeine Anforderungen

Please enter alternative text here (optional)



Wandverkleidungen werden verwendet, um die Tunnelreinigung zu vereinfachen, Geräusche zu reduzieren, die Belüftung und den Luftstrom zu verbessern und Kabel sowie Rohre zu verbergen. Die Verkleidung bietet Planern zusätzlich die Möglichkeit, dem Tunnel mit minimalem zusätzlichem Aufwand einen ästhetischen Mehrwert zu verleihen.

Anforderungen an Befestigung von Wandverkleidungen

Grundsätzlich ist das Befestigungsmittel in Abhängigkeit von der Art der Einwirkung als auch von der Nutzungsdauer zu wählen. Es ergeben sich hierdurch folgende Anforderungen:

  • Zugelassenes System (ETA)
  • Bemessungssoftware inkl. Dokumentation
  • Brandbeanspruchung - Projektspezifische Brandlastkurve
  • Ermüdung
  • Erdbeben
  • Schnelles und sicheres Montieren
  • Möglichkeit zur Demontage der Wandverkleidung erforderlich
  • Rückbau des Befestigungsmittels möglich
  • Staubfreies Bohrverfahren erforderlich
  • Je nach nationalen Gegebenheiten wird Stahlqualität A4 oder HCR gefordert
  • Abgedichtetes Bohrloch erforderlich

Bemessung / Normative Regelungen

  • Bemessung für statische und quasi-statische Belastung nach EN 1992-4
  • Bemessung für Ermüdungsbeanspruchung nach EN 1992-4 (Annex D) oder EOTA TR 061
  • Bemessung für Erdbebenbeanspruchung nach EN 1992-4
  • Qualifizierung nach EAD 330232-00-0601 (mechanische Dübel)
  • Qualifizierung nach EAD 330499-00-0601 (chemische Dübel)
  • Qualifizierung nach EAD 330250-00-0601 (Ermüdungsbeanspruchung)
  • Brandkurven unterschiedlich in verschiedenen nationalen Standards (ISO 834, HCM, RWS, ZTV-ING)

Das optimale Befestigungselement für Wandverkleidungen

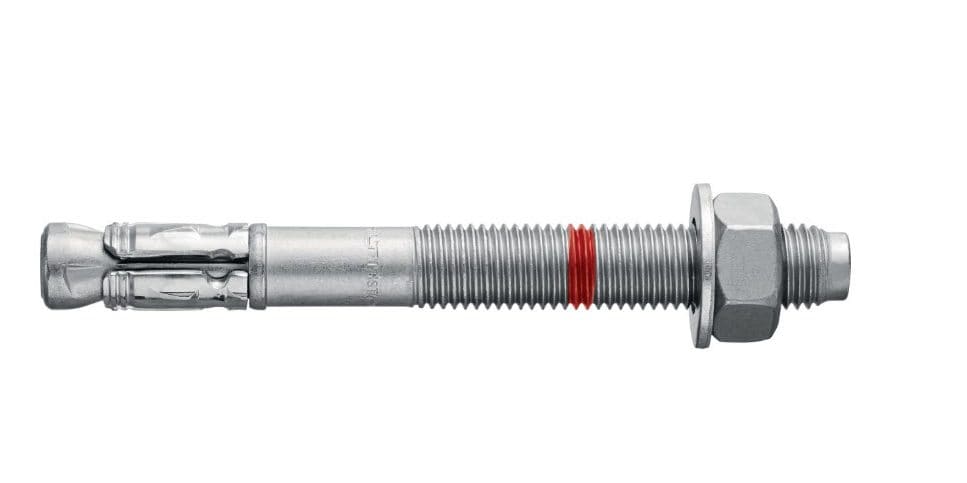

HST3-R / -HCR

  • ETA-98/0001
  • Bemessungssoftware Profis Engineering inkl. Dokumentation
  • Brandlastkurven: ISO 834 und ZTV-ING
  • Technische Beurteilung für Ermüdungsbeanspruchung entsprechend technische Daten möglich
  • Erdbeben für Kategorien C1 und C2
  • Schnelles Setzen mit AT Tool, sicheres Setzen mit Hilti SafeSet Technologie
  • Demontage der Wandverkleidung möglich
  • Geeignet für hammer- und diamantgebohrte Löcher
  • Stahlqualität A4 und HCR verfügbar
  • Abgedichtetes Bohrloch nicht möglich

Zum Produkt

HVU2 + HAS-U A4 / HCR

  • ETA-16/0515 (M8-M20), ETA-18/0185 (M24-M23), ETA-18/0184 (M10-M30 für Erdbeben)
  • Bemessungssoftware Profis Engineering inkl. Dokumentation
  • Brandlastkurve: ISO 834 und ZTV-ING
  • Erdbeben für Kategorien C1 und C2
  • Sicheres Setzen mit Hilti SafeSet Technologie, strapazierfähige und robuste weiche Folienpatronen unter Baustellenbedingungen, daher kein Bruchrisiko wie bei Glaspatronen, durchschnittliche Aushärtezeit bei 20°C: 5min
  • Demontage der Wandverkleidung möglich
  • Geeignet für hammer- und diamantgebohrte Löcher
  • Stahlqualität A4 und HCR verfügbar
  • Abdichtetes Bohrloch möglich

Zum Produkt HVU2

Zum Prudukts HAS-U

HVU-TZ + HAS-RTZ / -HCR-TZ + Dynamik-Set

  • ETA-03/0032
  • Bemessungssoftware Profis Engineering inkl. Dokumentation
  • Brandlastkurve: ISO 834 und ZTV-ING
  • ABZ/abG für Ermüdungsbeanspruchung
  • Erdbeben für Kategorie C1
  • Sichere Montage mit Hilti SafeSet Technologie, strapazierfähige und robuste weiche Folienpatronen unter Baustellenbedingungen, daher kein Bruchrisiko wie bei Glaspatronen, durchschnittliche Aushärtezeit bei 20°C: 30min
  • Demontage der Wandverkleidung möglich
  • Geeignet für hammergebohrte Löcher
  • Stahlqualität A4 und HCR verfügbar
  • Abgedichtetes Bohrloch möglich

Zum Produkt HVU-TZ

Zum Produkt HAS-TZ

Zum Produkt Dynamik-Set

HSC-AR

  • ETA-02/0027
  • Bemessungssoftware Profis Engineering inkl. Dokumentation
  • Geringe Setztiefe
  • Automatischer Hinterschnitt
  • Brandschutzprüfbericht IBMB Braunschweig & Warringtonfire
  • Stahlqualität A4 verfügbar
  • Abgedichtetes Bohrloch nicht möglich

Zum Produkt

HSL3-R + Dynamik-Set

  • ETA-02/0042
  • Bemessungssoftware Profis Engineering inkl. Dokumentation
  • Brandlastkurve: ISO 834 tech. Beurteilung für Ermüdungsbeanspruchung entsprechend technischer Daten möglich
  • Erdbeben für Kategorien C1 und C2
  • Demontage der Wandverkleidung möglich mit HSL-3G-R
  • Rückbau des Dübels bei M20 möglich
  • Geeignet für hammer- und diamantgebohrte Löcher
  • Stahlqualität A4 verfügbar
  • Abgedichtetes Bohrloch nicht möglich

Zum Produkt HSL3-R

Zum Produkt Dynamik-Set

HUS4-HR

  • ETA-08/0307
  • Profis Engineering inkl. Dokumentation
  • Brandlastkurve: ISO 834 und ZTV-ING
  • Erdbeben für Kategorie C1
  • Schnelle Montage mit Hilti Schlagschrauber
  • Demontage der Wandverkleidung möglich
  • Rückbau des Dübels möglich
  • Geeignet für hammer- und diamantgebohrte Löcher
  • Stahlqualität A4 verfügbar
  • Abgedichtetes Bohrloch nicht möglich

Zum Produkt

MQ Installationssystem

Please enter alternative text here (optional)
  • Brand-, Schock- und Seismikbemessung möglich mit ingenieurstechnischer Beurteilung durch Hilti
  • Wiederverwendbarkeit gegeben
  • Verfügbar in galvanisch verzinktem Stahl sowie feuerverzinkt sowie A2 / A4
  • Flexibilität bei Montage und Planung
  • Vorfabrikation möglich
  • Kein Schweißen erforderlich

Zum Produkt

Bohren

TE 6-A22 (04)

Akku-Bohrhammer (22 V) mit belastbarem D-Griff.

Zum Produkt

TE 30 – A36

Akku-Bohrhammer mit 36 V für überlegene Leistung.

Zum Produkt

TE DRS-6-A (02)

Eingebaute Absaugung zur komfortablen Staubaufnahme.

Zum Produkt

DD 30-W

Diamantkernbohrgerät für handgeführte Kernbohrungen für Schwerlastdübel und Armierungsanschlüsse.

Zum Produkt

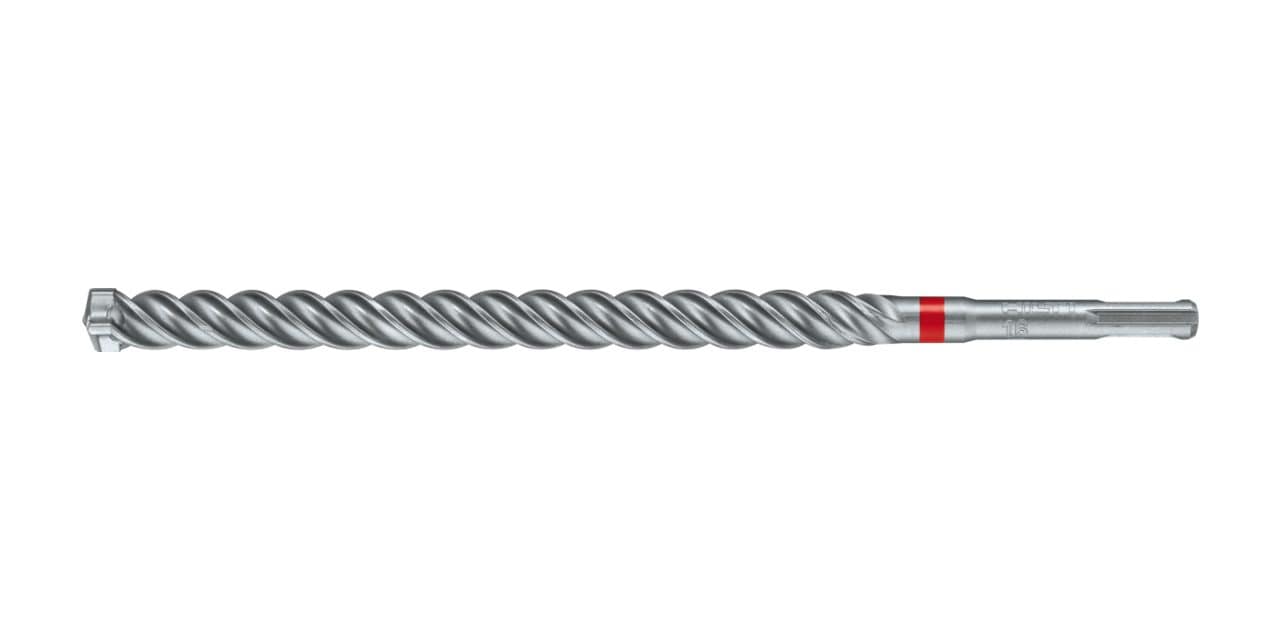

TE-CX (SDS PLUS)



Zum Produkt

TE-CD (SDS PLUS)

Hammerbohrer der höchsten Leistungsklasse für nahezu staubfreies Bohren.

Zum Produkt

Reinigen der Bohrungen

VC 40M-X

Universalsauger mit automatischer Filterreinigung zum Trockensaugen und gelegentlichen Nasssaugen.

Zum Produkt

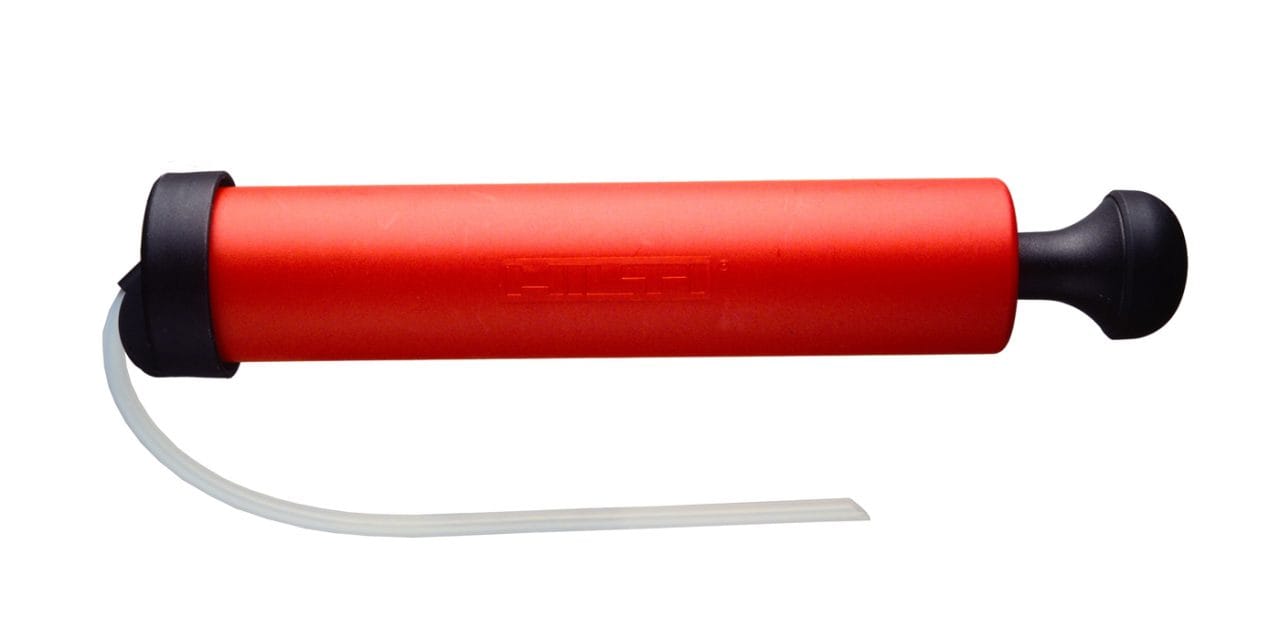

HIT-DL 14 – 55

Ausblaspumpe

Zum Produkt

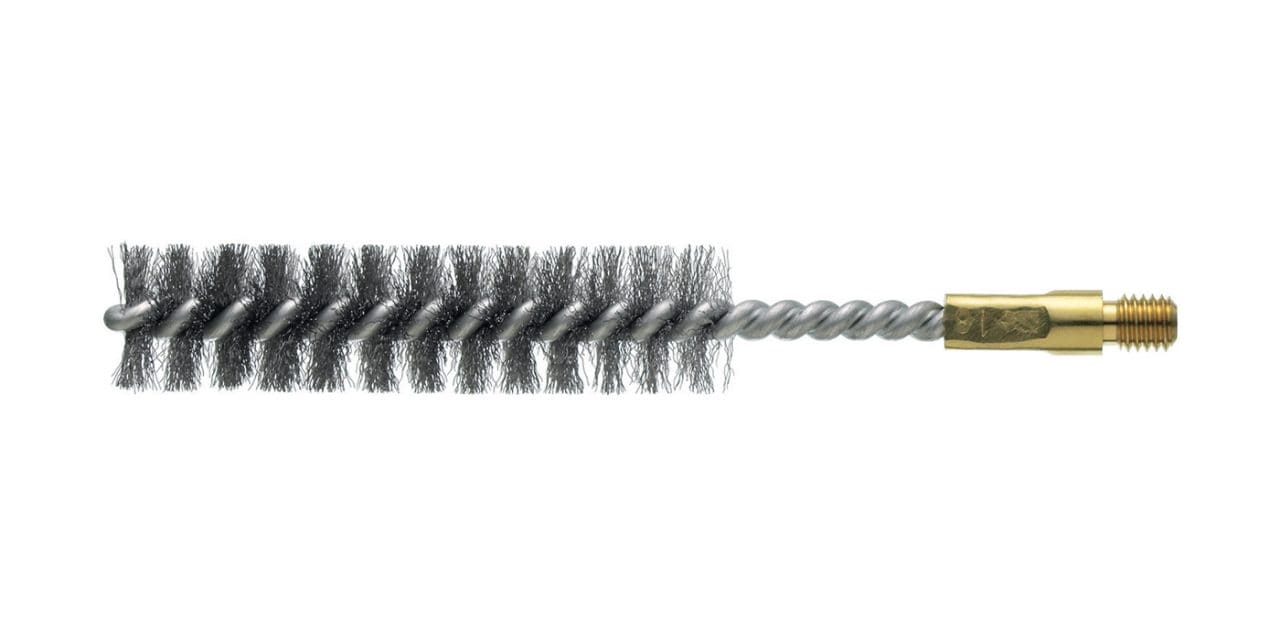

HIT-RB 14 - 55

Reinigungsbürste

Zum Produkt

Setzen des Dübels

SIW 6AT-A22

Schlagschrauber 22 V

Zum Produkt

SI-AT-A22

Adaptives Drehmomentmodul für den SIW 6AT-A22 für Verankern und Verschrauben gemäß Zulassungen.

Zum Produkt

HS-SC

Setzwerkzeug HS-SC für HST3-R

Zum Produkt

TE-C HVU2 M8-M16

Setzwerkzeug für Ankerstangen mit Sechskantköpfen zur Verwendung mit Folienpatronen.

Zum Produkt

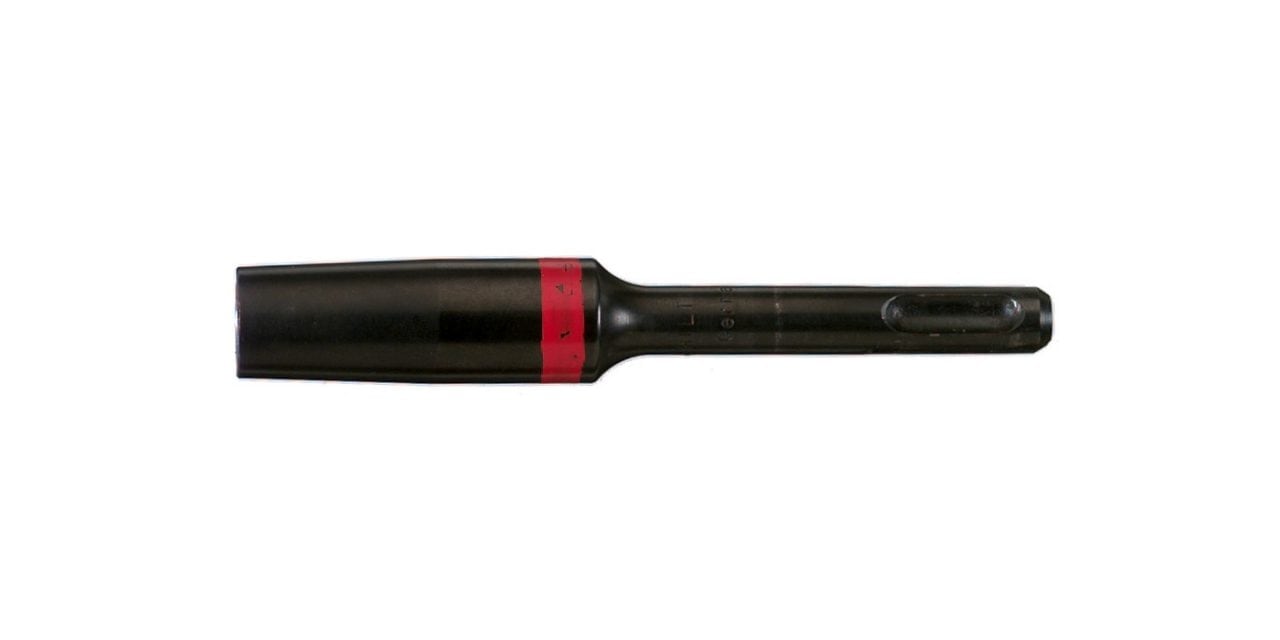

TE-C-HSC-MW

Setzwerkzeug (für HSC)

Zum Produkt

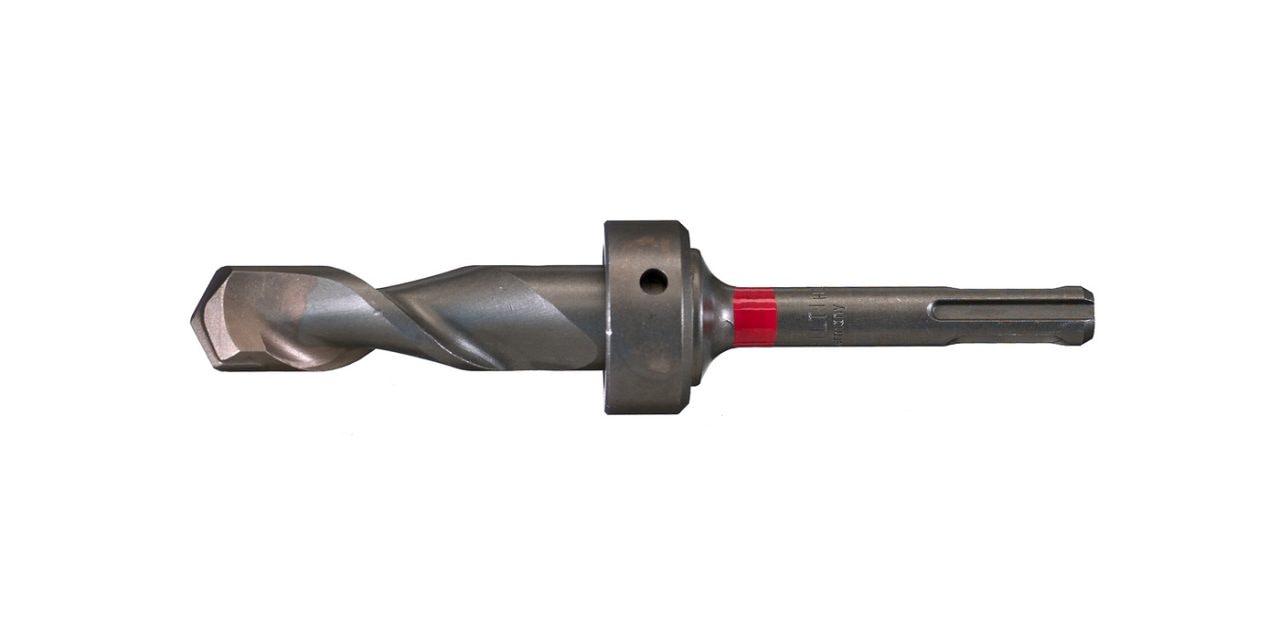

TE-C-HSC-B

Bundbohrer (für HSC)

Zum Produkt
