Temporäre Kabel- und Rohrbefestigungen
Allgemeine Anforderungen
![Please enter alternative text here (optional)](/content/hilti/E3/DE/de/engineering/application-stories/tunnel/temporary-cables-and-pipes/_jcr_content/mainSection/mainColumn/image_text/image.img.1920.medium.jpg/1600153161417.jpg)
- Für die Versorgung der Baustelle werden Hoch- und Niederspannungskabel sowie Wasser- und Druckluftleitungen benötigt. Diese müssen vorübergehend an den Tunnelwänden befestigt werden. Insbesondere in langen Tunneln und solchen, die mit TBM-Vortrieb erstellt werden, ist die temporäre Aussattung in der Regel sehr umfangreich.
- In der Regel werden spezielle Halterungen mit mehreren Haken verwendet.
Anforderungen an temporäre Befestigungen von Kabel- und Rohrleitungen
- Aufgrund der zeitlich begrenzten Verwendung kann in der Regel auf ein verzinktes Befestigungsmittel zurückgegriffen werden. Bestimmte Anforderungen liegen in der Regel für diese Anwendung hinsichtlich der Befestigungsmittel nicht vor.
- Schnelles und sicheres Setzen
- Besondere Anforderung bei der Installation (staubfrei, Bohrverfahren)
- Abgedichtetes Bohrloch je nach Randbedingungen
Bemessung / Normative Regelungen
- Bemessung für statische und quasi-statische Belastung nach EN 1992-4 möglich, aber in der Regel für temporäre Befestigungen nicht gefordert.
Das optimale System für temporäre Kabel- und Rohrbefestigungen
![](/content/hilti/E3/DE/de/engineering/application-stories/tunnel/temporary-cables-and-pipes/_jcr_content/childSections/childsection/three_image_text_col/image_text_column_54/image.coreimg.png/1663742941422/hus4-h.png)
HUS4-H
- ETA-18/1160
- Bemessungssoftware Profis Engineering inkl. Dokumentation
- Justierbare Schraube, schnelles Setzen mit Schlagschrauber, sofortige Belastung
- Geeignet für hammergebohrte Löcher
- Stahlqualität C-Stahl verzinkt verfügbar
- Abgedichtetes Bohrloch nicht möglich
![](/content/hilti/E3/DE/de/engineering/application-stories/tunnel/temporary-cables-and-pipes/_jcr_content/childSections/childsection/three_image_text_col/image_text_column_co/image.coreimg.jpeg/1600153161537/tunnel-hsar-2x1.jpeg)
HSA
- ETA-11/0374 (nur ungerissener Beton)
- Bemessungssoftware Profis Engineering inkl. Dokumentation
- Schnelles Setzen mit AT Modul, Hilti SafeSet Technologie
- Geeignet für hammer- und diamantgebohrte Löcher (z. B. mit den Diamantkernbohrgeräten DD-30W und DD EC-1)
- Stahlqualität C-Stahl verzinkt verfügbar
- Abgedichtetes Bohrloch nicht möglich
![](/content/hilti/E3/DE/de/engineering/application-stories/tunnel/temporary-cables-and-pipes/_jcr_content/childSections/childsection/three_image_text_col/image_text_column_1_/image.coreimg.jpeg/1600153161560/hvu2-hasu.jpeg)
HVU2+ HAS-U
- ETA-16/0515
- Bemessungssoftware Profis Engineering inkl. Dokumentation
- Geeignet für hammer- und diamantgebohrte Löcher (z. B. mit den Diamantkernbohrgeräten DD-30W und DD EC-1)
- Stahlqualität C-Stahl verzinkt verfügbar
- Abgedichtetes Bohrloch möglich
Installationssysteme
![](/content/hilti/E3/DE/de/engineering/application-stories/tunnel/temporary-cables-and-pipes/_jcr_content/childSections/childsection_4779155/three_image_text_col/image_text_column/image.coreimg.jpeg/1600153161656/tunnel-mq-anwendung-2x1.jpeg)
MQ Installationssystem
- Wiederverwendbarkeit
- Verfügbar in C-Stahl galvanisch verzinkt
- Fixpunkte und Gleitpunkte verfügbar zur Verformungskontrolle von Rohrleitungen
- Flexibilität bei Montage und Planung
- Vorfabrikation möglich
- Kein Schweißen erforderlich
![](/content/hilti/E3/DE/de/engineering/application-stories/tunnel/temporary-cables-and-pipes/_jcr_content/childSections/childsection_4779155/three_image_text_col/image_text_column_1/image.coreimg.jpeg/1600153161679/tunnel-mi-2x1.jpeg)
MI Installationssystem
- CE Markierung mit EN 1090 bis EXC2
- Wiederverwendbarkeit
- Verfügbar in C-Stahl feuerverzinkt EN ISO 1461
- Hohe Lasten
- Flexibilität bei Montage und Planung
- Vorfabrikation möglich
- Kein Schweißen erforderlich

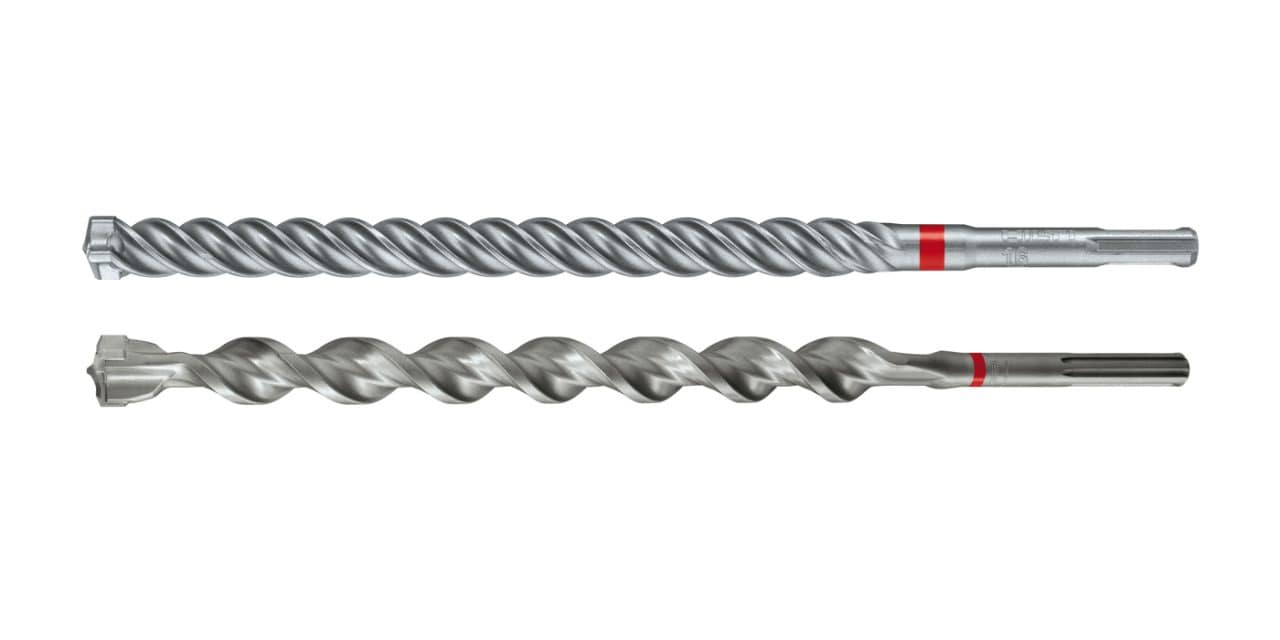

Bohren und Aufrauen
![](/content/hilti/E3/DE/de/engineering/application-stories/tunnel/temporary-cables-and-pipes/_jcr_content/childSections/childsection_1756063/three_image_text_col/image_text_column_2/image.coreimg.jpeg/1600153161750/decke-fahrbahn-te60a36-2x1.jpeg)
TE 60 – A36
SDS Max Akku-Kombihammer mit Aktiver Vibrationsreduktion (AVR) und elektronischer Schnellabschaltung ATC (Active Torque Control) für schwere Bohr- und Meißelarbeiten in Beton.
![](/content/hilti/E3/DE/de/engineering/application-stories/tunnel/temporary-cables-and-pipes/_jcr_content/childSections/childsection_1756063/three_image_text_col/image_text_column_2_/image.coreimg.jpeg/1600153161796/decke-fahrbahn-tecd-2x1.jpeg)
TE-CD (SDS PLUS)
Hammerbohrer der höchsten Leistungsklasse für nahezu staubfreies Bohren.

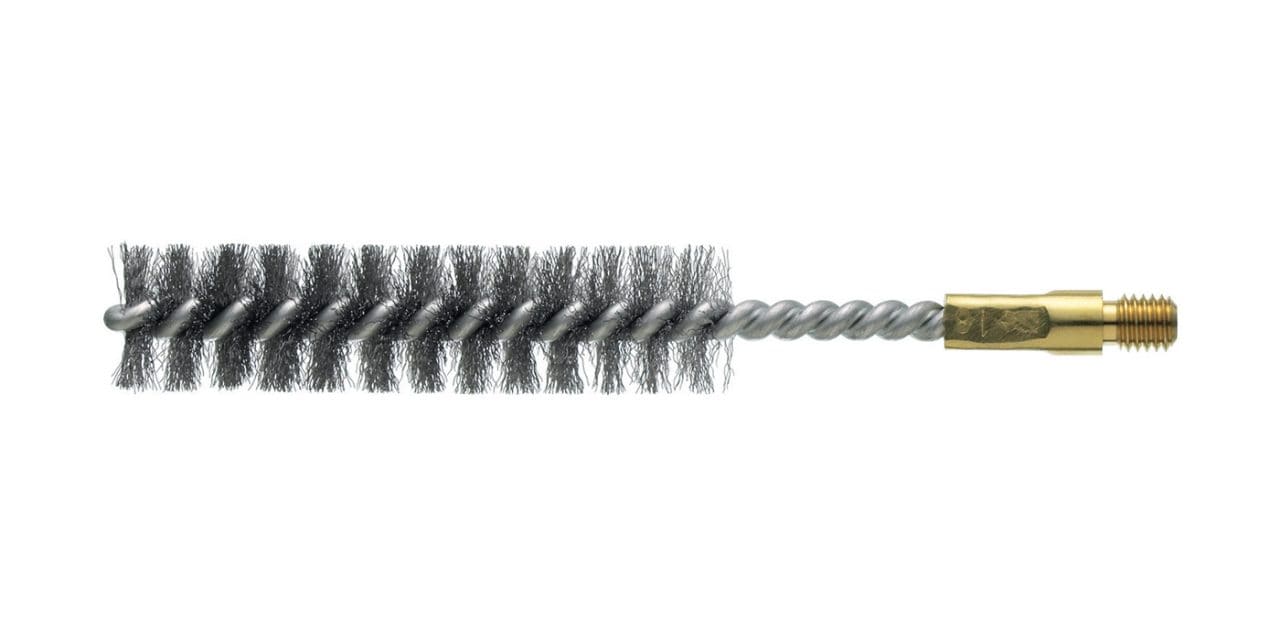

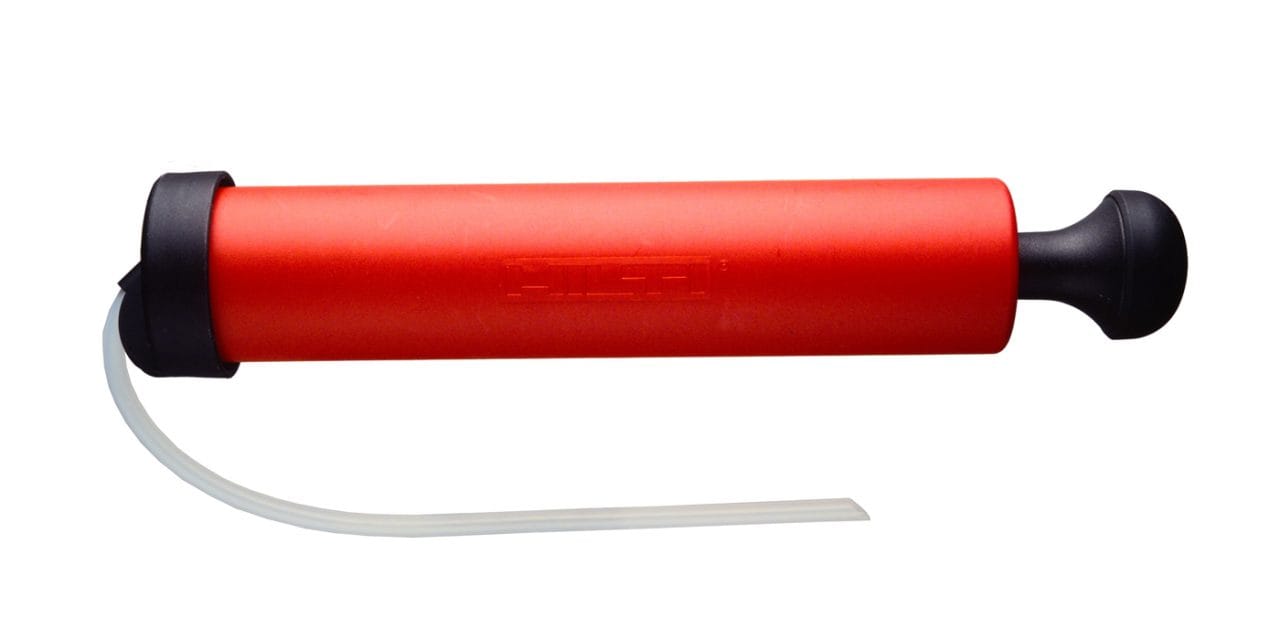

Reinigen der Bohrungen
![](/content/hilti/E3/DE/de/engineering/application-stories/tunnel/temporary-cables-and-pipes/_jcr_content/childSections/childsection_1734940/three_image_text_col/image_text_column/image.coreimg.jpeg/1698225927175/vc-40m-x--1-.jpeg)
VC 40M-X
Universalsauger mit automatischer Filterreinigung zum Trockensaugen und gelegentlichen Nasssaugen.

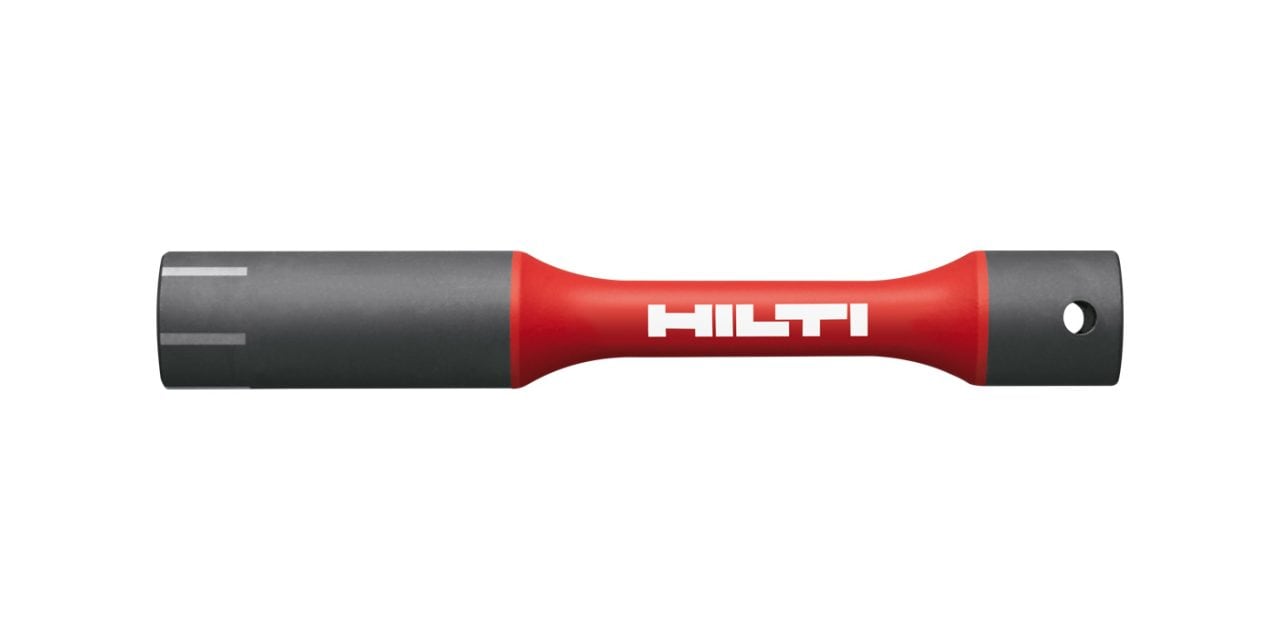

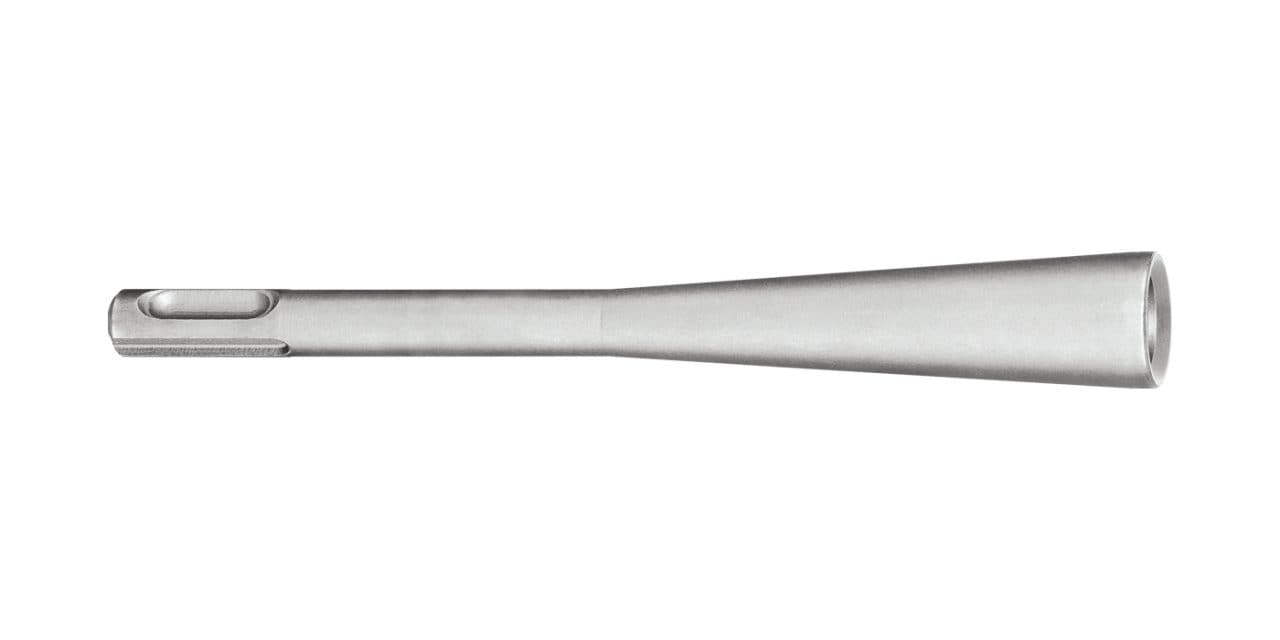

Setzen des Dübels
![](/content/hilti/E3/DE/de/engineering/application-stories/tunnel/temporary-cables-and-pipes/_jcr_content/childSections/childsection_1691819/three_image_text_col_143468651/image_text_column_co/image.coreimg.jpeg/1600153161984/tunnel-techvu2-2x1.jpeg)
TE-C HVU2
Setzwerkzeug für Ankerstangen mit Sechskantköpfen zur Verwendung mit Folienpatronen.
