Befestigung von Brandschutzsystemen

Allgemeine Anforderungen

Es werden zwei Anwendungen unterschieden:

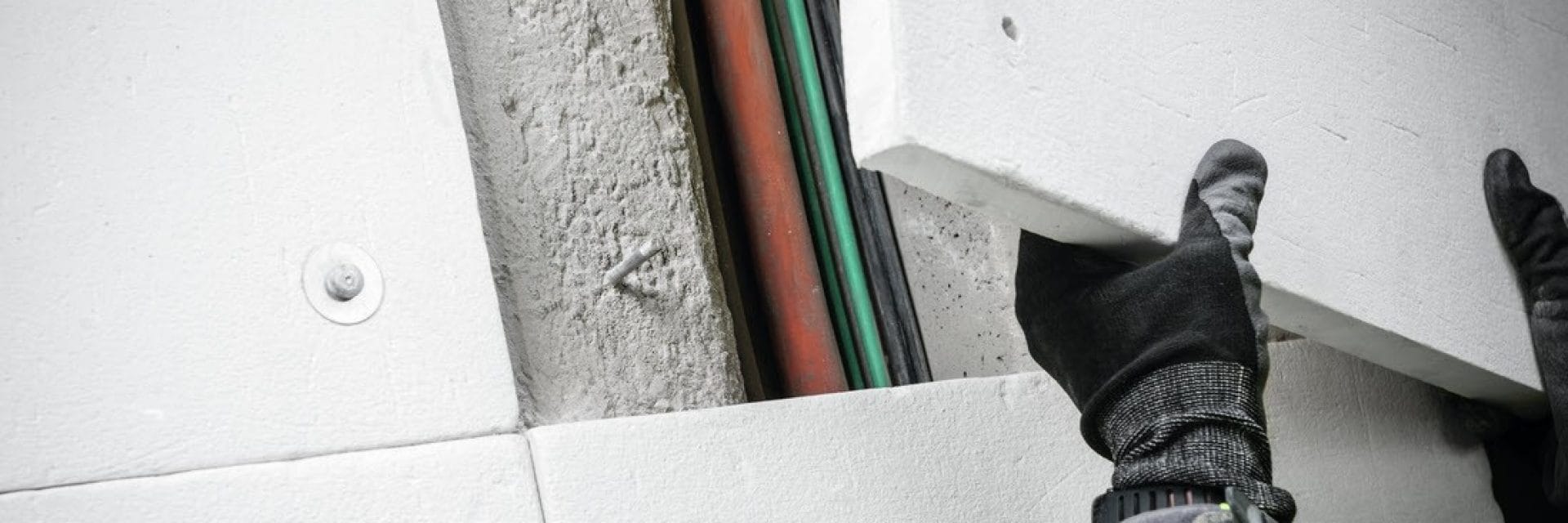

Die Befestigung von Brandschutzplatten
Die Befestigung von Bewehrungsmatten als Träger für Brandschutzmörtelsysteme

Brandschutzplatten erfordern nicht nur speziell geprüfte Befestigungsmittel sondern auch einen Systemtest (Brandschutzplatte mit Befestigung als System). Oft müssen die Brandschutzplatten demontierbar sein um eine Inspektion der Tunnelinnenschale vornehmen zu können.

Bei Brandschutzmörtelsystemen muss die Bewehrungslage durch spezielle Befestigungsmittel mit definiertem Abstand zur Tunnelwand montiert werden.

Anforderungen an die Befestigung von Brandschutzplatten

Grundsätzlich ist das Befestigungsmittel in Abhängigkeit von der Art der Einwirkung als auch von der Nutzungsdauer zu wählen. Es ergeben sich folgende Anforderungen:

Zugelassenes System (ETA)
Brandwiderstand gemäß projektspezifischer Brandlastkurve
Erdbeben
Oft bestimmt die minimale Verankerungslänge die Wahl der Befestigung
Schnelle Montage
Demontage Brandschutzplatte ohne Zerstörung erforderlich
Rückbau des Befestigungsmittels erforderlich
Staubfreies Bohrverfahren notwendig
Je nach nationalen Anforderungen wird Stahlqualität A4 oder HCR gefordert

Bemessung / Normative Regelungen

Bemessung für statische und quasi-statische Belastung nach EN 1992-4 und EOTA Technical Report TR 055
Bemessung für Brandbeanspruchung nach EN 1992-4 (Annex D) und EOTA Technical Report TR 020
Qualifizierung nach EAD 330747-00-0601
Brandwiderstandsnachweis als Systemtest (Brandschutzplatte in Kombination mit Befestigungsmittel) gemäß ISO 834, HCM, RWS, ZTV-ING oder projektspezifisch

Anforderungen an die Befestigungen der Bewehrung von Brandschutzmörtelsystemen

In der Regel kein zugelassenes System erforderlich
Definierter Abstand der Bewehrungslage zur Tunnelwand muss sichergestellt sein

Das optimale Befestigungselement für Brandschutzsysteme

HFB-R /-HCR

ETA-17/0168
Systemprüfungen mit Brandschutzplatten von namhaften Herstellern und verschiedenen Brandlastkurven verfügbar
Technische Daten für Ermüdung
Technische Daten Erdbeben C1
Verankerungstiefen von 25-35 mm (ETA) und 20mm (techn. Daten), für Brandschutzplattenstärken von 5-75 mm

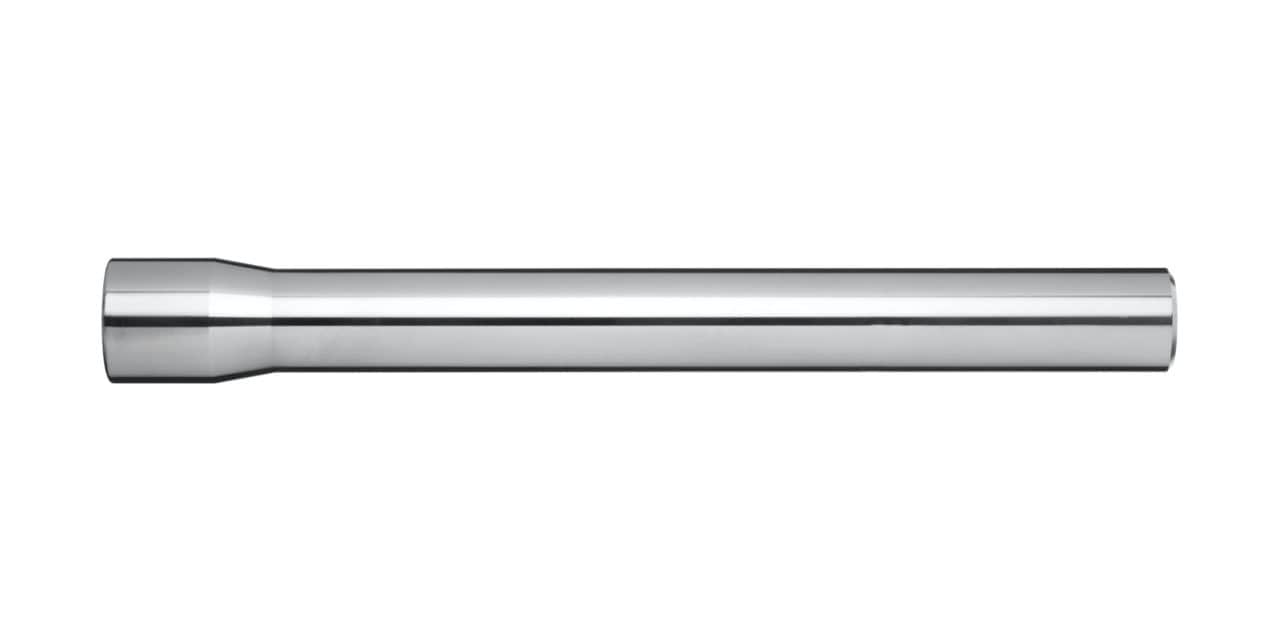

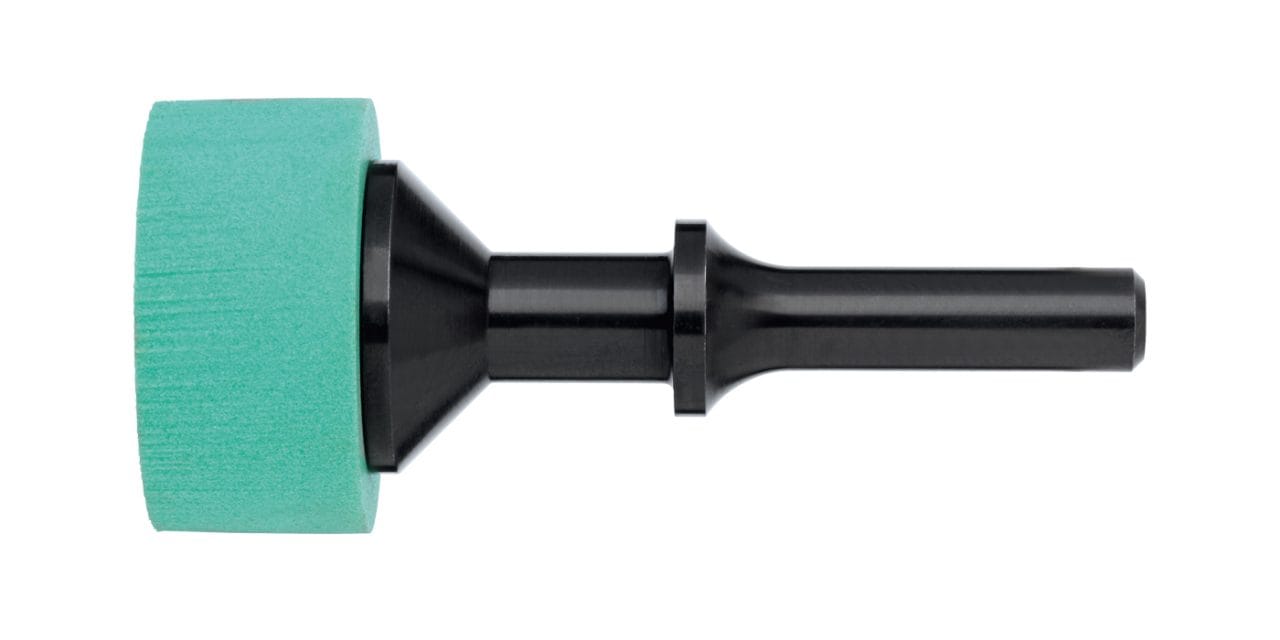

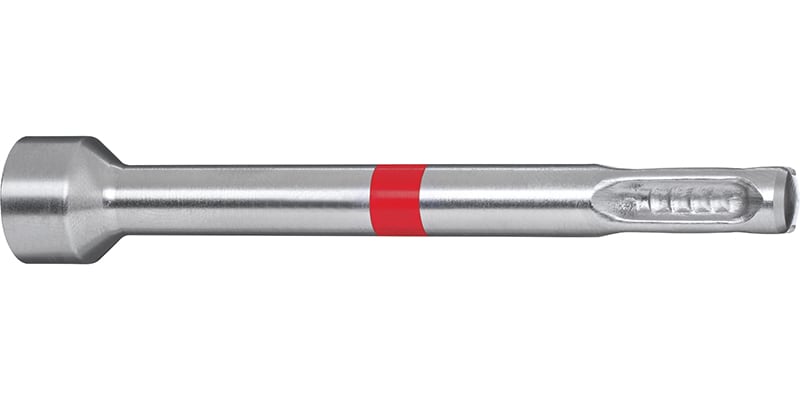

Schnelle und sichere Montage
Demontage der Brandschutzplatte und des Dübels möglich

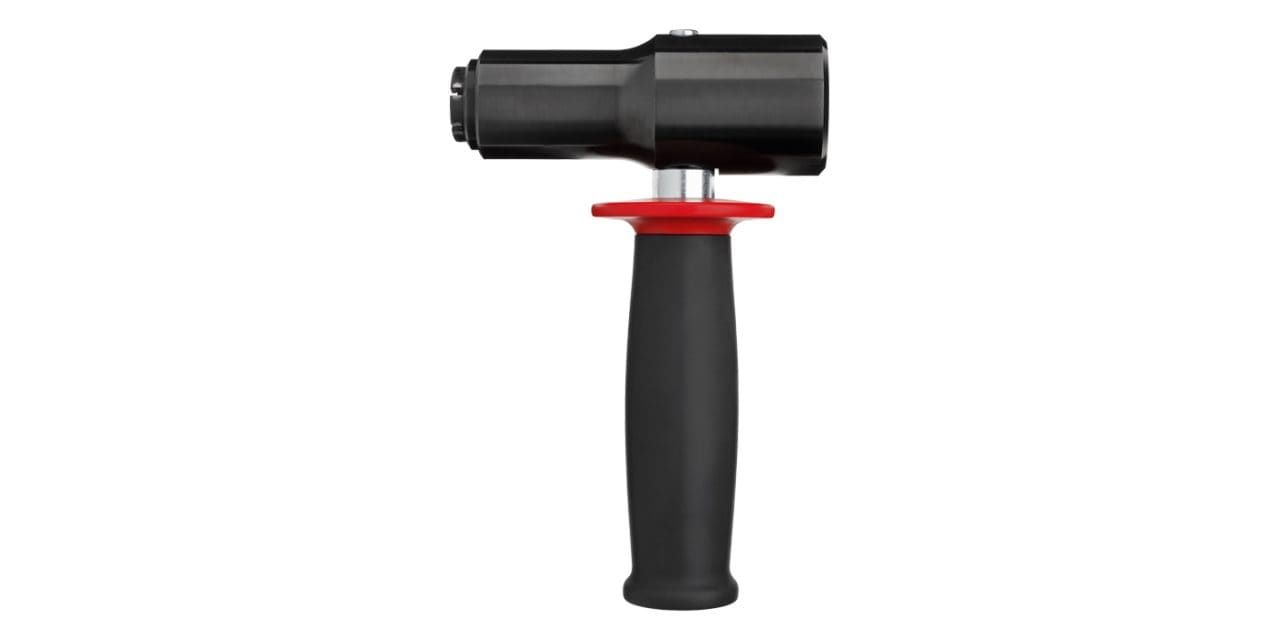

Spezielle Kopfausbildung ermöglicht schnellen Rückbau ohne Beschädigung der Brandschutzplatte
Staubfreie Installation
Stahlqualität A4 bzw. HCR verfügbar

Zum Produkt HFB-R

Zum Produkt HFB-HCR

HFB-A-R /-HCR

ETA-17/0168
Systemprüfungen mit Brandschutzplatten von namhaften Herstellern und verschiedenen Brandlastkurven verfügbar
technische Daten für Ermüdung
technische Daten Erdbeben C1
Verankerungstiefen von 25-35 mm (ETA) und 20mm (techn. Daten), für Brandschutzplattenstärken von 5-75 mm
Schnelle und sichere Montage
Spezielle Kopfausbildung mit Anschlussgewinde ermöglicht zerstörungsfreie Demontage der Brandschutzplatte zu Inspektionszwecken mit Wiederverwendung des Verankerungselements
Spezielle Kopfausbildung ermöglicht schnellen Rückbau ohne Beschädigung der Brandschutzplatte
staubfreie Installation
Stahlqualität A4 bzw. HCR verfügbar

Zum Produkt HFB-A-R

Zum Produkt HFB-A-HCR

HFB-CM 20

Verwendung mit HFB Dübel nach ETA-17/0168
Schnelle und flexible Montage
drehbar
Abstand der Bewehrungslage zum Untergrund 20 mm

Zum Produkt

HUS4-HR

ETA-08/0307
Bemessungssoftware Profis Engineering inkl. Dokumenation
Brandlastkurven: ISO 834 und ZTV-ING
Erdbeben für Kategorie C1

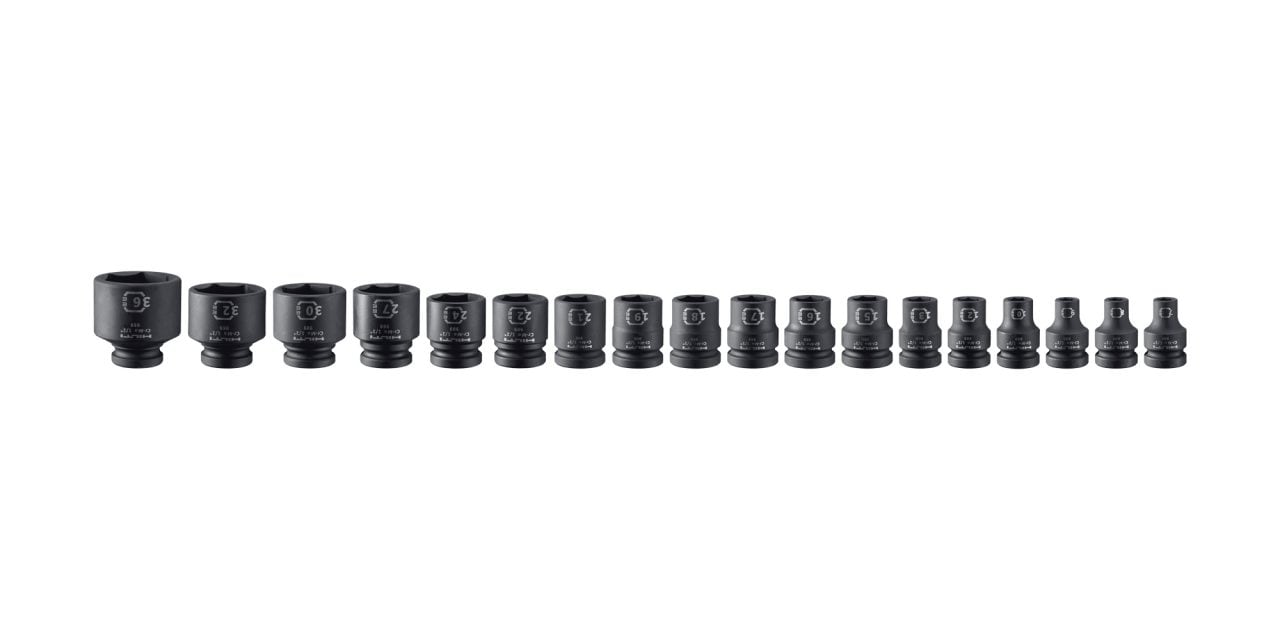

Schnelle Montage mit Schlagschrauber
Rückbau des Verankerungselements möglich

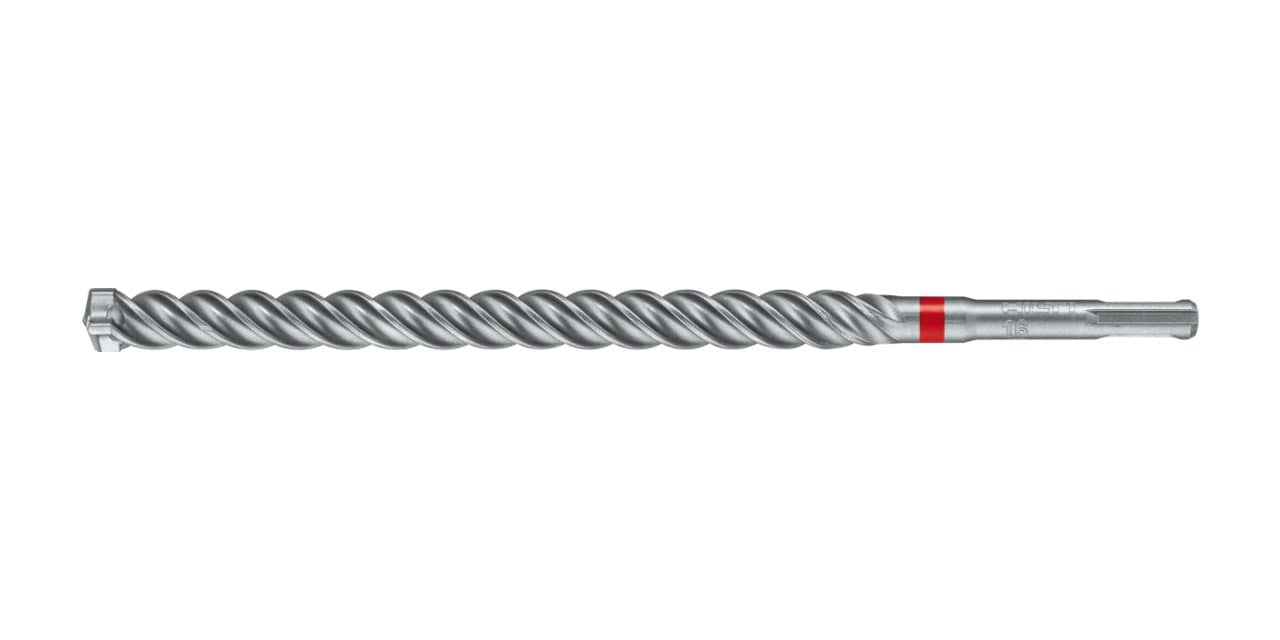

Geeignet für hammer- und diamantgebohrte Löcher (z. B. mit den Diamantkernbohrgeräten DD-30W und DD EC-1)
Material A4 verfügbar
Abstand der Bewehrungslage zum Untergrund variabel
