Befestigung von Rohrleitungen
Allgemeine Anforderungen
Halterungen für Rohrleitungen werden meist an der Tunnelauskleidung befestigt. Diese Systeme werden auch in technischen Räumen, Luft- oder Wasseraufbereitungsanlagen und Sicherheitstunneln eingesetzt.
Das Material der Befestigungssysteme variiert je nach Umgebung, in der sie installiert sind, und den gesetzlichen Anforderungen im Bereich der Korrosion. Sie sind in verzinktem, feuerverzinktem Stahl und Edelstahl A4 erhältlich.
Das optimale Befestigungssystem für Rohrleitungen
HVU TZ + HAS-RTZ oder HAS-HCR-TZ
- ETA-98/0001
- Bemessungssoftware Profis Engineering inkl. Dokumentation
- Brandlastkurven: ISO 834 und ZTV-ING
- Erdbeben für Kategorien C1 und C2
- Sichere Montage mit Hilti SafeSet Technologie
- Rückbau des Dübels nicht möglich
- Geeignet für hammer- und diamantgebohrte Löcher
- Stahlqualität A4 und HCR verfügbar
- Abgedichtetes Bohrloch nicht möglich
HVU2 + HAS-U A4/HCR
- ETA-16/0515
- Bemessungssoftware Profis Engineering inkl. Dokumentation
- Brandlastkurven: ISO 834 und ZTV-ING
- Erdbeben für Kategorie C1 und C2
- Schnelle Montage ohne Injektionssystem
- Rückbau des Dübels nicht möglich
- Geeignet für hammer- und diamantgebohrte Löcher
- Stahlqualität A4 und HCR verfügbar
- Abgedichtetes Bohrloch möglich
HY200-A + HAS-U A4/HCR oder HIT-Z-R
- ETA-11/0493, ETA-12/0006, ETA-11/0492
- Bemessungssoftware Profis Engineering inkl. Dokumentation
- Brandlastkurven: ISO 834 und ZTV-ING
- Erdbeben für Kategorien C1 und C2
- Sichere Montage mit Hilti SafeSet Technologie
- Rückbau des Dübels nicht möglich
- Geeignet für hammer- und diamantgebohrte Löcher, Automatische Bohrlochreinigung mit den Hohlbohrern TE-CD und TE-YD in Kombination mit Hilti Staubabsaugern, in Verbindung mit der Ankerstange HIT-Z keine Bohrlochreinigung mehr erforderlich
- Stahlqualität A4 und HCR verfügbar
- Abgedichtetes Bohrloch möglich

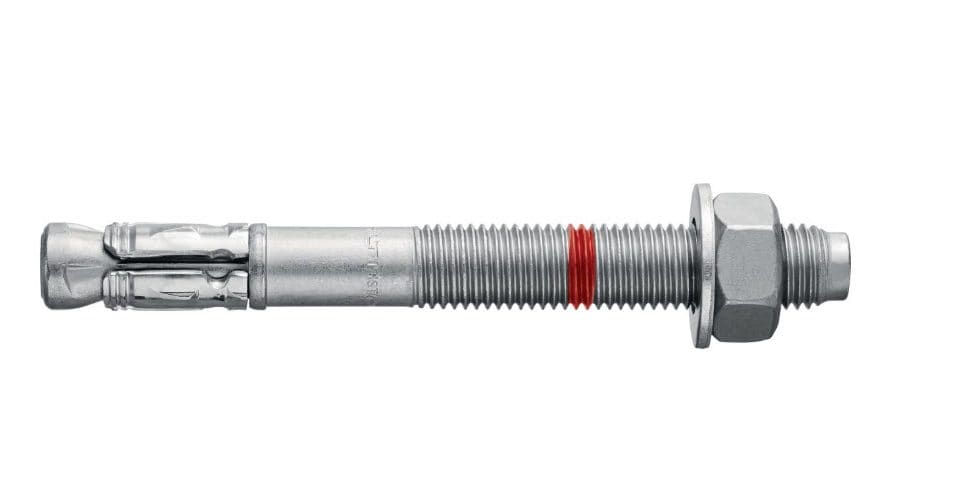

HST3-R/-HCR
- ETA-98/0001
- Bemessungssoftware Profis Engineering inkl. Dokumentation
- Brandlastkurven: ISO 834 und ZTV-ING
- Erdbeben für Kategorien C1 und C2
- Schnelle Montage mit AT Tool, sichere Montage mit Hilti SafeSet Technologie
- Rückbau des Dübels nicht möglich
- Geeignet für hammer- und diamantgebohrte Löcher
- Stahlqualität A4 und HCR verfügbar
- Abgedichtetes Bohrloch nicht möglich
HUS4-HR
- ETA-08/0307
- Bemessungssoftware Profis Engineering inkl. Dokumentation
- Brandlastkurve: ISO 834 und ZTV-ING
- Technische Beurteilung für Ermüdungsbeanspruchung entsprechend technischer Daten nicht möglich
- Erdbeben für Kategorie C1
- Schnelle Montage mit Hilti Schlagschrauber
- Rückbau des Dübels möglich
- Geeignet für hammer- und diamantgebohrte Löcher
- Stahlqualität A4 verfügbar
- Abgedichtetes Bohrloch nicht möglich
Installationssysteme
MQ Installationssystem
- Brand, Schock- und Seismikbemessung möglich mit ingenieur-technischer Beurteilung durch Hilti
- Wiederverwendbarkeit gegeben
- Verfügbar in galvanisch verzinkt, feuerverzinkt sowie A2 / A4
- Ideal für Sicherheitsstollen, technische Räume und Zentralen.
- Fixpunkte und Gleitpunkte verfügbar zur Verformungskontrolle von Rohrleitungen
- Flexibilität bei Montage und Planung
- Vorfabrikation möglich
- Kein Schweißen erforderlich
MI Installationssystem
- CE Markierung mit EN 1090 bis EXC2
- Seismik - ingenieurstechnische Beurteilung durch Hilti möglich
- Brand-, Schock- und Seismikbemessung möglich mit ingenieur-technischer Beurteilung durch Hilti
- Wiederverwendbarkeit gegeben
- Feuerverzinkt EN ISO 1461
- Hohe Lasten
- Flexibilität bei Montage und Planung
- Vorfabrikation möglich
- Kein Schweißen erforderlich
Bohren
DD 30-W
Diamantkernbohrgerät für handgeführte Kernbohrungen für Schwerlastdübel und Armierungsanschlüsse.

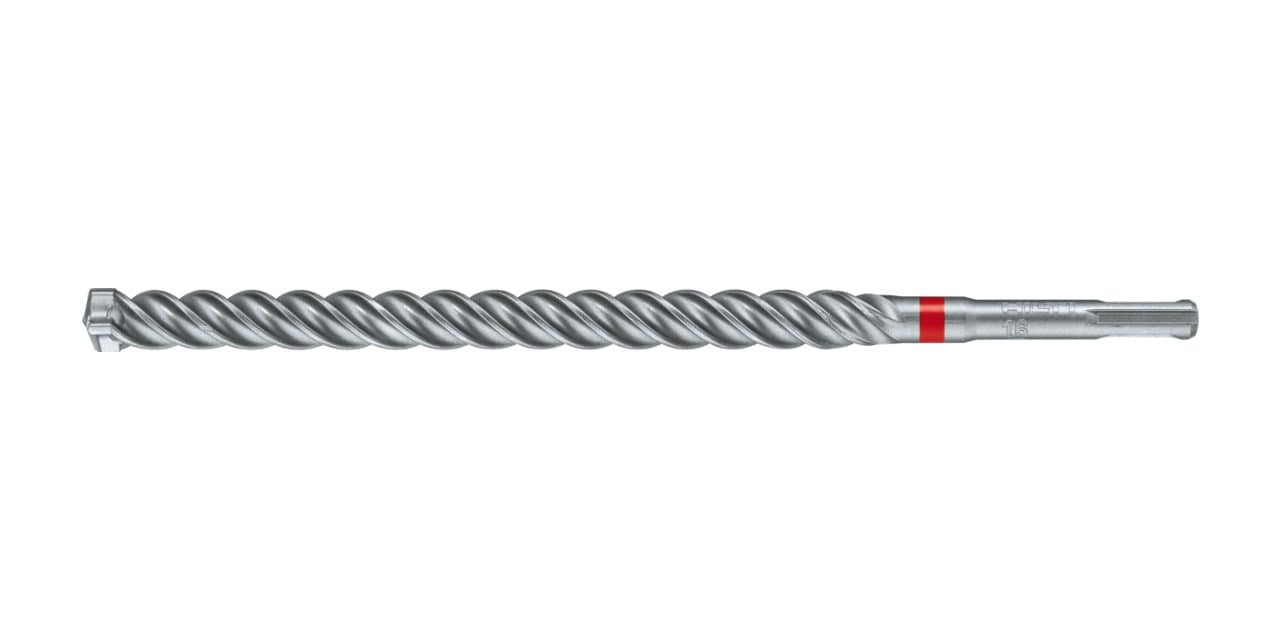

TE-CD (SDS PLUS)
Hammerbohrer der höchsten Leistungsklasse für nahezu staubfreies Bohren.
Reinigen der Bohrungen
VC 40M-X
Universalsauger mit automatischer Filterreinigung zum Trockensaugen und gelegentlichen Nasssaugen.
HIT-DL 14 – 55 + HIT-RB 14 - 55
Ausblaspumpe und Reinigungsbürste
HDE 500-A22 + HIT-VL 11 + HIT-SZ 14 – 55
Akku-Auspressgerät (22V) mit Injektionsverlängerung und Stauzapfen.
Setzen des Dübels
SI-AT-A22
Adaptives Drehmomentmodul für den SIW 6AT-A22 für Verankern und Verschrauben gemäß Zulassungen.
