Nachträglicher Bewehrungsanschluss

Allgemeine Regelungen und Anforderungen

Please enter alternative text here (optional)
  • Bei Brückenbauwerken gibt es verschiedene Anwendungen bei denen Bewehrungseisen nachträglich verankert werden müssen. Beispiele sind die Anschlußbewehrung von Brückenkappen, Erweiterungen der Fahrbahn, Verstärkungen von Brückenpfeilern und sonstige Querschnittsvergrösserungen.
  • Nachträgliche Bewehrungsanschlüsse kommen entweder als Übergreifungsstoß oder als gelenkige bzw. biegesteife Endverankerung zur Anwendung.

Anforderungen an Bewehrungsanschlüsse für Decke und Fahrbahn

Grundsätzlich ist in Abhängigkeit von der Art der Einwirkung, der Steifigkeit der Verbindung als auch der Nutzungsdauer das Injektionsmörtelsystem zu wählen. Folgende Anforderungen und Bedingungen sind bei der Auswahl zu berücksichtigen:

  • Maximal mögliche Verankerungslänge
  • Nutzungsdauer (mindestens 50 Jahre oder 100 Jahre)
  • Temperaturbeanspruchung
  • Art der Einwirkung: statisch, ermüdungsrelevant, schockartig (Erdbeben, Anprall)
  • Durchmesser der Bewehrung
  • Verarbeitungs- und Aushärtezeiten der Injektionsmörtel
  • Zugelassenes System (ETA)
  • Bemessungssoftware und Dokumentation verfügbar

Bemessung / Normative Regelungen

  • DIN EN 1992-1-1 in Verbindung mit einer Europäisch Technischen Bewertung ETA nach EAD 330087-00-0601 ermöglicht die Bemessung von nachträglicher Bewehrung als Übergreifungsstoss, Bewehrung für Endauflager von gelenkig gelagerten Bauteilen, Bewehrungsstäben unter Druckbelastung und Verankerungen zur Deckung der Zugkraftlinie. In der Regel führen diese Nachweise unter Ansatz der relativ geringen Verbundspannungen wie für einbetonierte Bewehrung zu relativ großen Verankerungslängen, die eventuell nicht für die relevante Anwendung an einer Brücke realisierbar sind.
  • Alternativ kann eine Bemessung mittels EOTA Technical Report 069 in Verbindung mit einer Europäisch Technischen Bewertung ETA nach EAD332402-01-0601 erfolgen. Dies ermöglicht eine zudem biegesteife Stahlbetonverbindung mit wesentlich geringeren Verankerungslängen im Vergleich zu DIN EN 1992-1-1.
  • Zusätzlich zu berücksichtigen sind technische Richtlinien wie z.B. ZTV-ING, technische Baubestimmungen wie z.B. EiTB in Verbindungen mit weiteren nationalen Vorschriften.

Die optimale Verankerungslösung für nachträgliche Bewehrungsanschlüsse

Please enter Alternative Text here (optional)

Sehen Sie sich unsere Veröffentlichung zum Thema Bemessung nachträglicher Bewehrungsanschlüsse nach EOTA TR 069 an:

Link zum Artikel

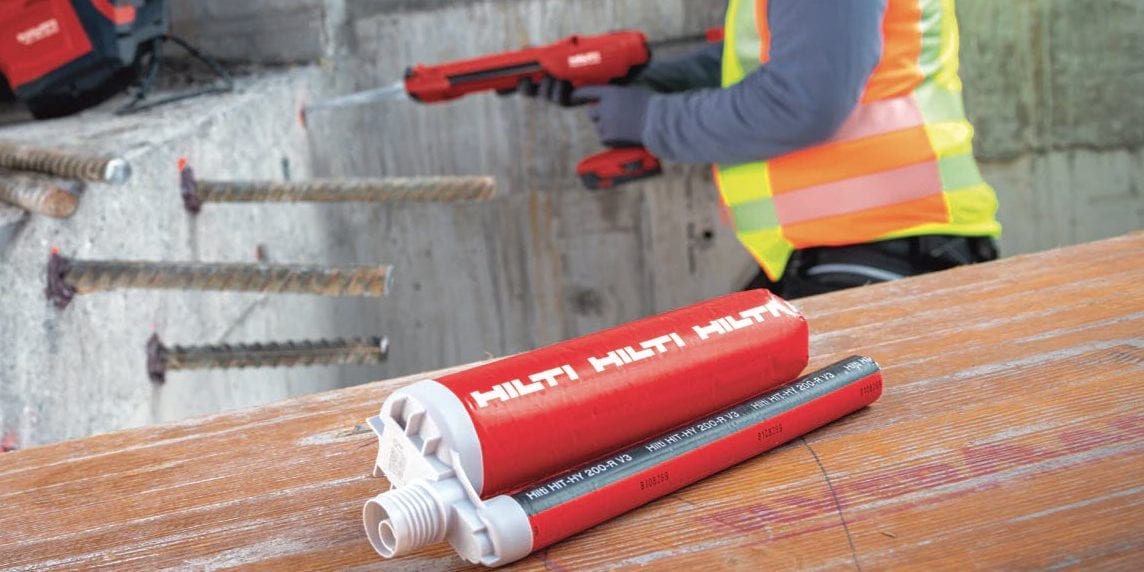

  HIT-HY 200-R V3

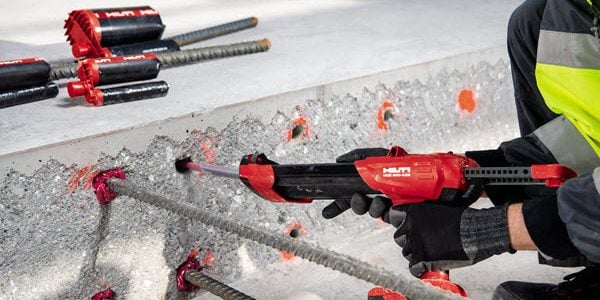

 		HIT-RE 500 V4

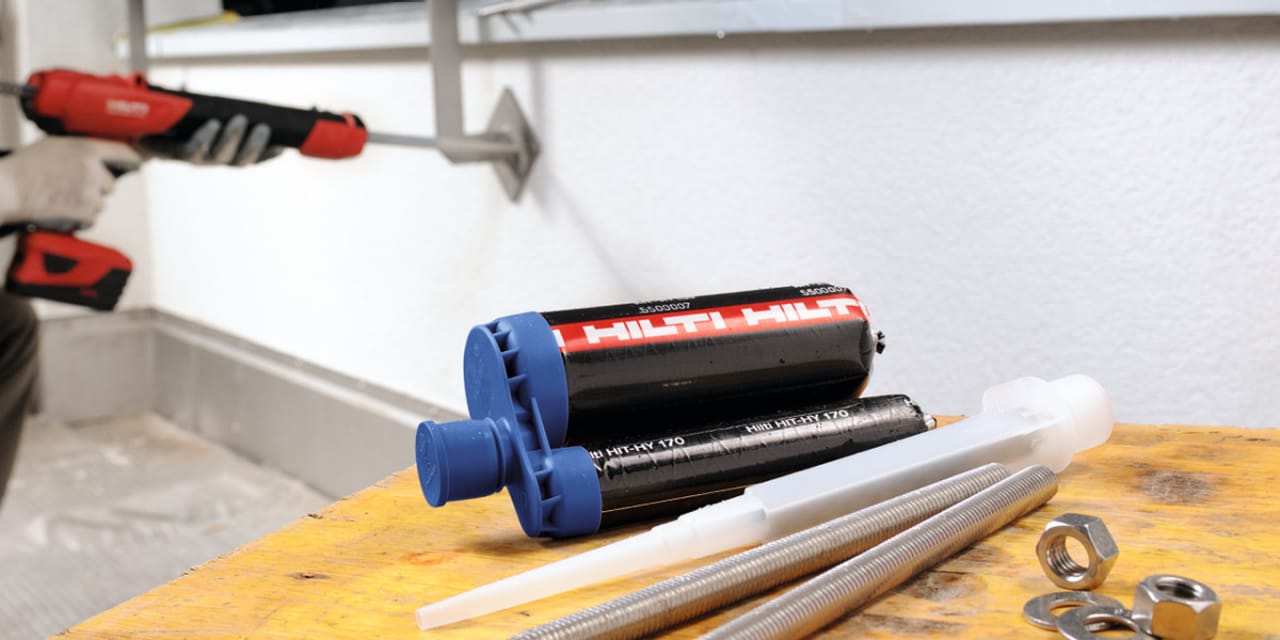

 		HIT-HY 170
Durchmesser 8-32 mm entsprechend ETA 8 – 40 mm
(größtmöglichstes Anwendungsspektrum,
 weitere Durchmesser entsprechend tech. Daten)		 8-25 mm
Qualifikation /
Nutzungsdauer

Schnellhärtender Hybrid-Injektionsmörtel

  • ETA-19/0600 (Bemessung nach
    DIN EN 1992-1-1 und mindestens
    50 Jahre Nutzungsdauer)
  • ETA-20/0318 (Bemessung nach
    DIN EN 1992-1-1 und mindestens
    100 Jahre Nutzungsdauer)
  • ETA-19/0665 (Bemessung nach
    EOTA TR 069)

Langsam aushärtender Injektionsmörtel
auf Epoxidharz-Basis

  • ETA-20/0793 (Bemessung nach
    DIN EN 1992-1-1 und mindestens
    50 Jahre Nutzungsdauer)
  • ETA-20/0540 (Bemessung nach
    DIN EN 1992-1-1 und mindestens
    100 Jahre Nutzungsdauer)
  • ETA-20/0539 (Bemessung nach
    EOTA TR 069)
 Schnellhärtender Hybrid-
Injektionsmörtel

A-15/0297 (Bemessung nach
EN1992-1-1 und mindestens
50 Jahre Nutzungsdauer)
Temperatur-
bereich		 Temperaturbereich (Langzeit):
max 72°C, min. -40°C		 Temperaturbereich (Langzeit):
max 43°C, min. -40°C		 Temperaturbereich (Langzeit):
max 50°C, min. -40°C
Verarbeitungszeit 15 min bei 20°C 30 min bei 20°C 15 min bei 20°C
Aushärtezeit 1,5 Std. bei 20°C 7 Std. bei 20°C 1,5 Std. bei 20°C
Zulässige
Bohrverfahren		 Standard-Hammerbohren,
Hohlbohrer mit automatischer
Bohrlochreinigung, Diamantbohren
mit Aufrauwerkzeug 		 Standard-Hammerbohren, Hohlbohrer
mit automatischer Bohrlochreinigung,
Diamantbohren mit Aufrauwerkzeug 		 Standard-Hammerbohren,
Hohlbohrer mit automatischer
Bohrlochreinigung
Bemessungs-
verfahren
Ermittlung der Verankerungslängen
sowohl nach DIN EN 1992-1-1
als auch nach EOTA/TR 069.

Alternatives Bemessungsverfahren
Hilti Rebar Methode verfügbar
um ein geeignetes Stabwerkmodel
nach DIN EN 1992-1-1 anzuwenden.
Ermittlung der Verankerungslängen
sowohl nach DIN EN 1992-1-1
als auch nach EOTA/TR 069.

Alternatives Bemessungsverfahren
Hilti Rebar Methode verfügbar um
ein geeignetes Stabwerkmodels
nach DIN EN 1992-1-1 anzuwenden.


Besonderheiten
  • Ermüdungsbeanspruchung
    nach EN1992-1-1
  • Erdbebeneinwirkung
    nach DIN EN 1992-4
  • Ermüdungsbeanspruchung
    nach EN1992-1-1
  • Erdbebenweinwirkung
    nach DIN EN 1992-4

Bemessungs-
Software 		 Profis Engineering
inkl. Dokumentation		 Profis Engineering
inkl. Dokumentation
Zum Produkt > HIT-HY 200-R V3 > HIT-RE500 V4 > HIT-HY 170

Zugehörige Systemprodukte

Detektion der Bestandsbewehrung / Vorbereitung

PS 1000 X-SCAN-SYSTEM

Effizienter Betonscanner für Strukturanalysen und zur Lokalisierung eingebetteter Objekte in mehreren Schichten

Zum Produkt

PS 300 Ferroscan

Betonscanner für Strukturanalysen von Bewehrungseisen inkl. Überdeckungsmessung und Abschätzung von Durchmessern

Zum Produkt

Hilti Volume Calculator App

Hilft Ihnen, Mörtel zu sparen und die Produktivität Ihrer Baustelle zu steigern

Zur App

Schneiden

AG 125-A22 (02)

Akku-Winkelschleifer mit 22-V-Akku und bürstenlosem Motor, für tägliche Schneid- und Schleifarbeiten mit Scheiben bis Ø 125 mm.

Zum Produkt

AC-D SPX

Trennscheibe der Hochleistungsklasse (abrasiv) für Metalle mit besonders langer Lebensdauer und sehr hoher Schnittgeschwindigkeit.

Zum Produkt

SCM 22-A

Akku-Kreissäge mit Li-Ionen-Akku (22 V) und kompatibler Führungsschiene sowie Metallspanfänger zum Kaltschneiden von Metallen.

Zum Produkt

Bohren und Aufrauen

TE 500-AVR

Vielseitiger Meißelhammer SDS Max (TE-Y) für leichte Meißelarbeiten in Beton und Mauerwerk, mit Aktiver Vibrationsreduktion (AVR).

Zum Produkt

Abbruchhammer TE 700-AVR

Leistungsstarker SDS Max (TE-Y) Meißelhammer für schwere Meißelarbeiten in Beton und Mauerwerk, mit Active Vibration Reduction (AVR).

Zum Produkt

TE 30 – A36

Akku-Bohrhammer mit 36 V für überlegene Leistung.

Zum Produkt

TE 60 – A36

SDS Max Akku-Kombihammer mit Aktiver Vibrationsreduktion (AVR) und elektronischer Schnellabschaltung ATC (Active Torque Control) für schwere Bohr- und Meißelarbeiten in Beton.

Zum Produkt

TE-CX (SDS PLUS) + TE-YX (SDS MAX)

Bohrer

Zum Produkt TE-CX Zum Produkt TE-YX

TE-CD (SDS PLUS)

Hammerbohrer der höchsten Leistungsklasse für nahezu staubfreies Bohren.

Zum Produkt

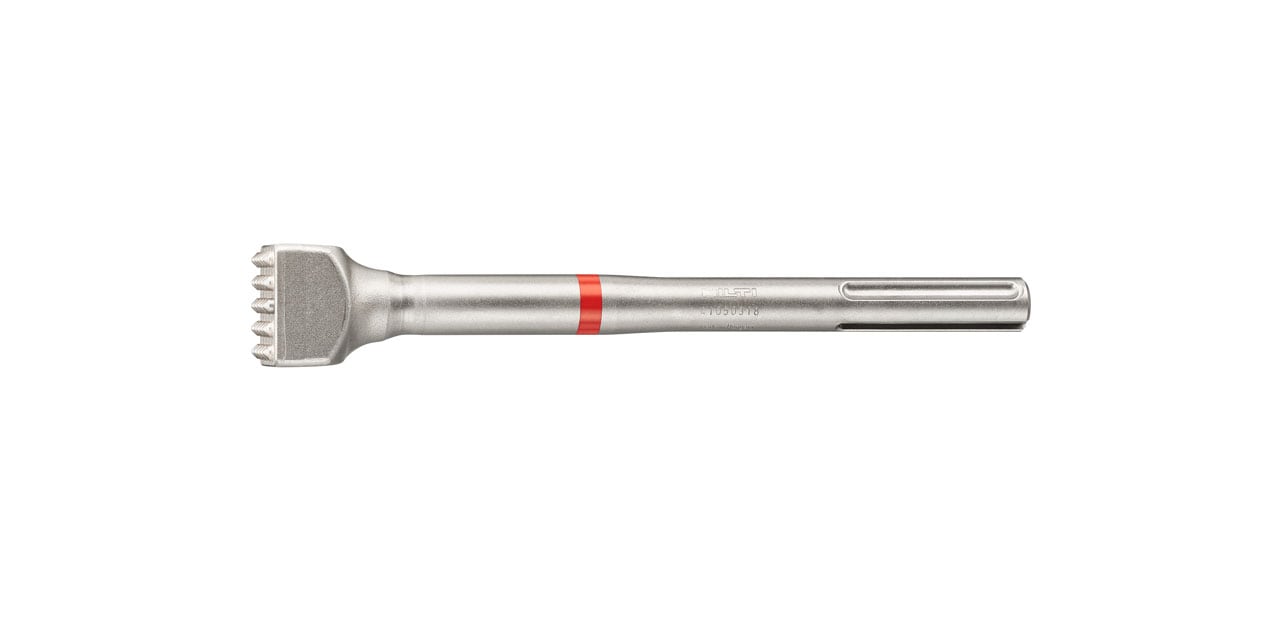

TE-Y (SKHM)

Stockerwerkzeug zur Oberflächenbearbeitung und zum Entfernen von Schichten.

Zum Produkt

Reinigen der Bohrungen

VC 40 - MX

Universalsauger mit automatischer Filterreinigung zum Trockensaugen und gelegentlichen Nasssaugen.

Zum Produkt

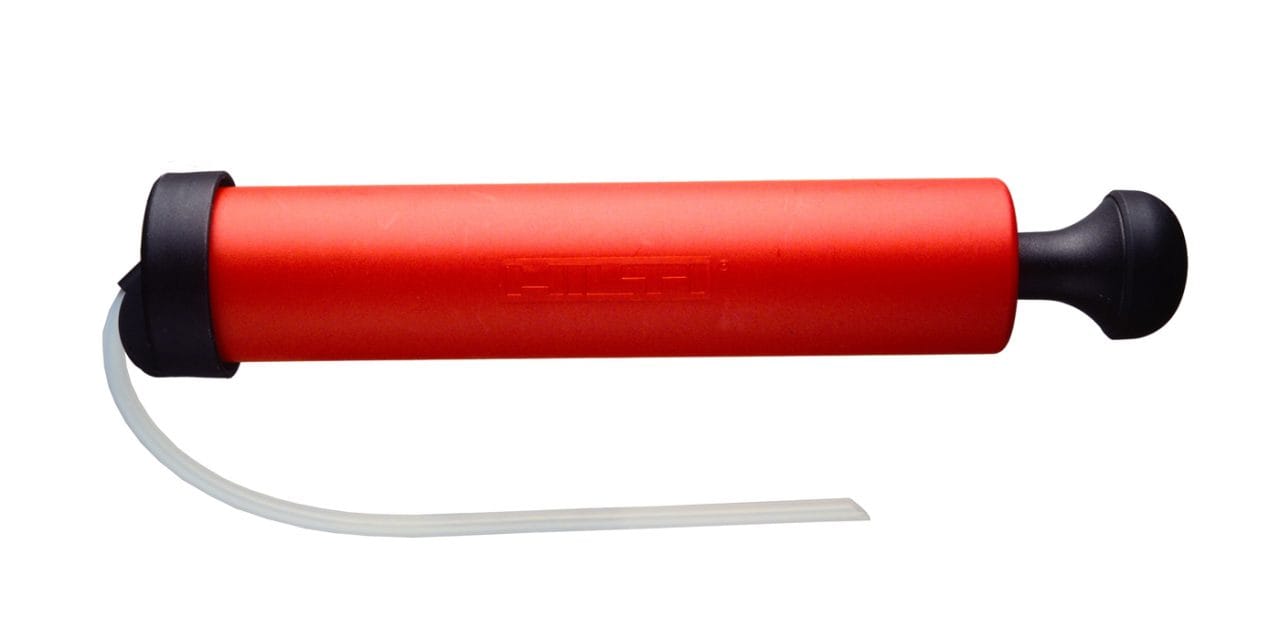

HIT-DL 14 – 55

Ausblaspumpe

Zum Produkt

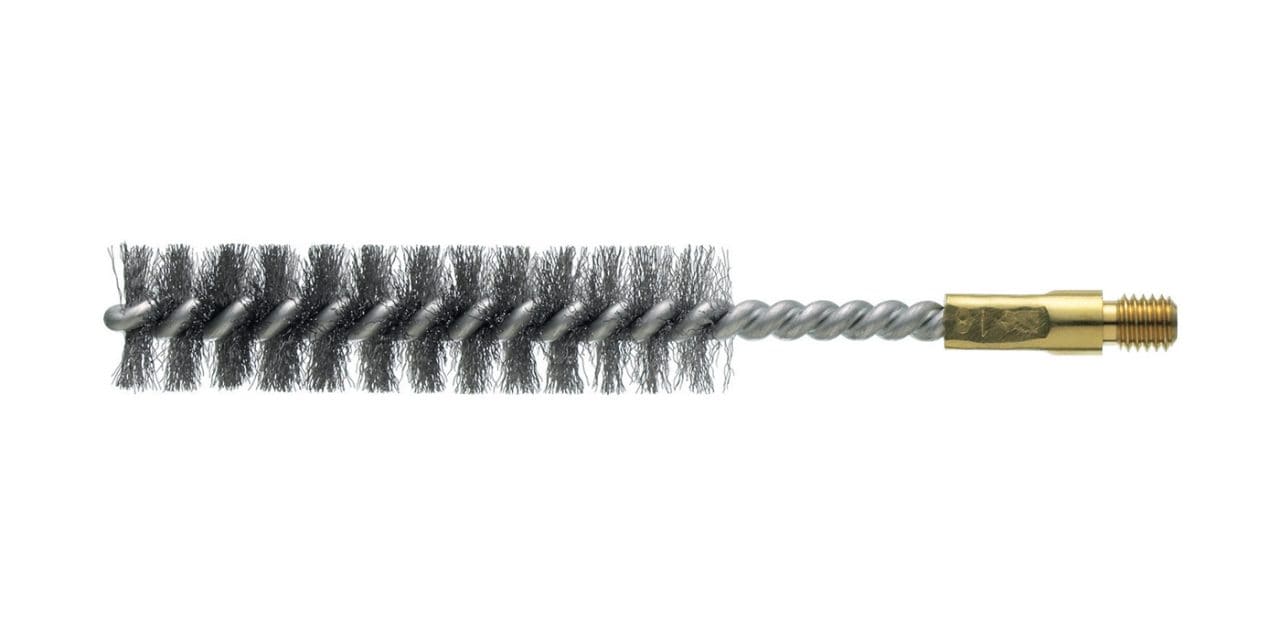

HIT-RB 14 - 55

Reinigungsbürste

Zum Produkt

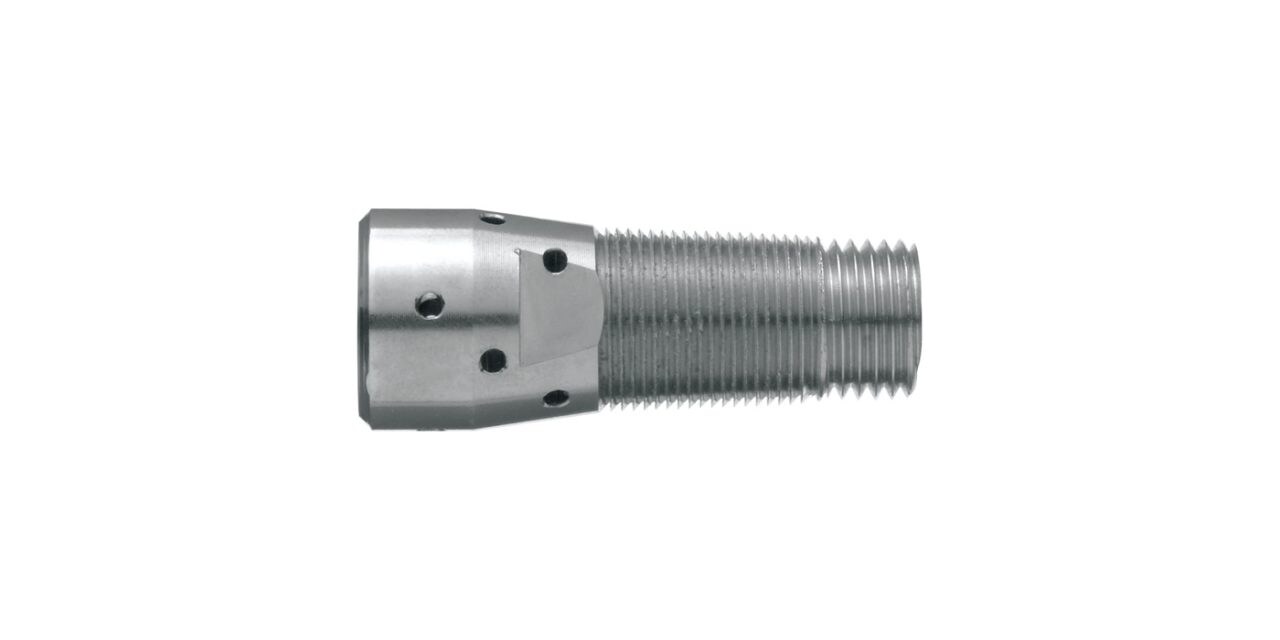

Luftdüse

Zubehör zum Bohrlochausblasen bei Injektionsmörtelanwendungen.

Zum Produkt

Setzen der Bewehrungsstäbe

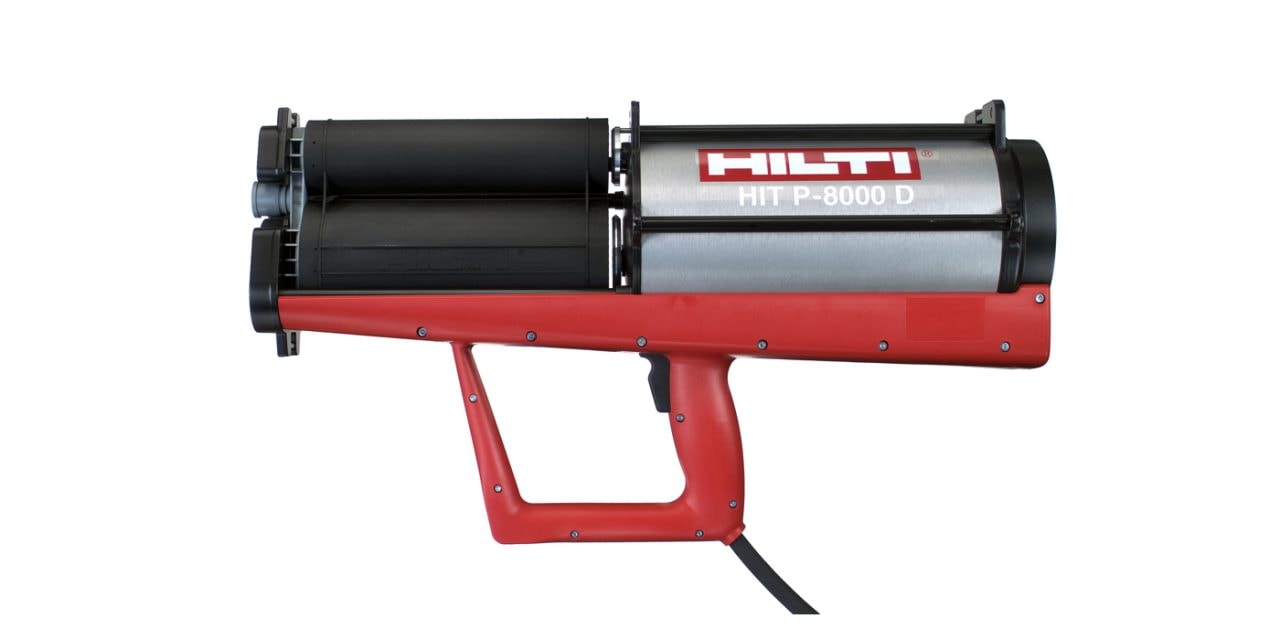

P 8000 D

Pneumatisches Auspressgerät (nur in Kombination mit RE500 V3).

Zum Produkt

HDE 500-A22 + HIT-VL 11 + HIT-SZ 14 – 55

Akku-Auspressgerät (22V) mit Injektionsverlängerung und Stauzapfen.

Zum Produkt HDE 500-A22 Zum Produkt HIT-VL 11 Zum Produkt HIT-SZ 14-55
