HCW Holzverbinder
Neue ProdukteArtikel #r13911488
Schnelleres und effizienteres Holzverbindersystem zur Montage von vorgefertigten Holzkonstruktionen
- Kopfkonfiguration: Innengewinde, k. A.
- PROFIS Software: Nein
- Werkstoffzusammensetzung: Stahl, verzinkt (min. 5 µm)
Vorteile & Anwendungen
- Effizientere Bemessung – HCW Holzverbinder stehen für maximale Vielseitigkeit bei minimalem Berechnungsaufwand; mit HCW Verbindern für Querlasten, HCW-L Verbindern für Zuglasten und HCW-P Verbindern für das Ausrichten und Nivellieren ohne Lastübertragung
- Ideal für die Werksfertigung – Holzbauteile können mit minimalem manuellem Aufwand mit handelsüblichen Schreinerei-/CNC-Maschinen für HCW Verbinder vorgebohrt werden
- Schnellerer Fortschritt auf der Baustelle mit weniger Personal – vorinstallierte Holzverbinder ersparen Arbeit, Zeit oder das Risiko von Nacharbeiten, da sie Positionierung, Nivellierung und Befestigung erleichtern
- Verbesserte Sicherheit und Qualität – ETA-21/0357 verfügbar bei Befestigung mit HST3 Segmentankern, HSW Stockschrauben oder HAS-U Ankerstangen
- Vereinfachte Produktionsplanung – alle Anforderungen mit nur zwei Holzverbindertypen abdecken: HCW und HCW-P für verdeckte Befestigungen oder HCW L mit Nagelplatte für die Aufputzmontage
- Montage und Befestigung von vorgefertigten Holzkonstruktionen, insbesondere in Wohngebäuden
- Befestigung von Holz auf Beton
- Befestigung von Holz auf Holz
Technische Daten
Technische Dokumente & Videos
HCW Holzverbinder
Innovative Steckverbinder im Holzbau
Die Hilti Holzverbinder (Hilti Coupler Wood; kurz HCW) sind die Lösung, wenn Sie Holz auf Beton befestigen oder Holz mit Holz verbinden möchten. Sie eignen sich perfekt für die Verankerung von vorgefertigten Holzkonstruktionen, insbesondere in Wohngebäuden. Erfahren Sie im Folgenden mehr über die Vorteile unserer HCW Holzverbinder und wie Sie Ihre Arbeitsabläufe auf der Baustelle damit optimieren können.
Hilti Holzverbinder HCW
Unsere HCW Holzverbinder sind Steckverbinder, die aus verzinktem Stahl gefertigt sind. Sie eignen sich zur schnellen und effizienten Montage von vorgefertigten Holzelementen. Dabei können die verdeckten Verbinder können sowohl für zwei Holzbauteile als auch für die Verbindung eines Holzelements mit einem Betonbauteil (z.B. Fundament) verwendet werden (siehe Abbildung rechts).
Die Holzverbinder sind in drei Ausführungen erhältlich: HCW, HCW-L und HCW-P. Erstere haben eine ETA Zulassung.
Die drei HCW-Varianten
HCW: Holzverbinder für Querlasten
Mit dem Holzverbinder HCW können sowohl Quer- als auch Zugkräfte vom Holzbauteil über den Verbinder in den Verankerungsgrund eingeleitet werden. Er verfügt über eine ETA-Zulassung.
HCW-L: Holzverbinder für Zuglasten
Mit dem HCW-L können nur Zugkräfte in den Verankerungsgrund eingeleitet werden (realisiert durch Langlöcher in der Schwelle und die glatte Außenseite des Verbinders). Der HCW-L verfügt über eine ETA-Zulassung.
HCW-P: Holzverbinder ohne Lastübertragung
Der HCW-P ist fürs Ausrichten & Nivellieren ohne Lastübertragung bestimmt.
Hilti Holzverbinder im Einsatz
Das kann der HCW beim Sockelanschluss
Bisher waren bei der Befestigung von vorgefertigten Holzelementen auf Beton die Richt- oder Montageschwelle und die Winkelbefestigung maßgeblich. Beide Methoden dienen sowohl der korrekten Positionierung als auch der Nivellierung auf der Bodenplatte.
Mit dem HCW Holzverbinder erreichen Sie beide Ziele mit deutlich weniger Aufwand. Aus Ihrer Arbeitsvorbereitung bringen Sie den Befestigungspunkt mittels digitaler Messtechnik fehlerfrei auf die Baustelle und beschleunigen damit den Montagevorgang Ihrer Holzkonstruktion. Die üblichen Ärgernisse durch Passungenauigkeiten zwischen Betonbau und Holzbau sind damit Geschichte.
Durch die exakte Positionierung der HCW Holzverbinder werden Zug- und Querkräfte genau dort aufgenommen, wo sie dimensioniert wurden. Dadurch ist ein optimaler Materialeinsatz gegeben.
Das kann der HCW ab dem ersten Obergeschoss
Die HCW Holzverbinder sind für den Holz-Beton-Einsatz konzipiert – aber nicht darauf beschränkt. Auch Holz-Holz-Verbindungen sind gemäß ETA zugelassen.
Ab dem ersten Obergeschoss wird der HCW Holzverbinder in Verbindung mit der Stockschraube HSW eingesetzt. Ergänzend zum Neubau, ist auch ein Einsatz bei nachträglichen Aufstockungen oder im Bestandsbau möglich.
Positionierung und Nivellierung erfolgen durch konstruktive Details in den Holzelementen. Durch den Einsatz von HCW Holzverbindern in Deckenelementen werden die Wandelemente zusätzlich ausgerichtet.
Ihre 5 Vorteile mit HCW Holzverbindern
- Schnelle und einfache Statik aufgrund zwei Befestigungsvarianten und Bemessungshilfen
- Höchste Präzision dank CNC-gesteuerter Vorfertigung und digitaler Messtechnik – Nacharbeiten entfallen
- Drastische Beschleunigung beim Einmessen und Vorbereiten der Bodenplatte
- Vereinfachte Baustellenkoordination durch Entkopplung von Einmessen und Montage
- Kürzere Montagezeit, sparen Sie bis zu 30% Arbeitsaufwand ein
Tipp: Nutzen Sie das volle Einsparpotenzial – vom Fundament bis zum Dachgeschoss! Das durchgängige Stecken des gesamten Gebäudes entfaltet die volle Effizienz unseres Holzverbinder Stecksystems.
Wie integriere ich den HCW in meine Arbeitsabläufe?
Statische Berechnung
- Befestigungsmittel mit ETA-Zulassung
- Lastwerte im technischen Handbuch abrufbar
- Bemessungssoftware verfügbar
- HCW nimmt Lasten direkt dort auf, wo er eingeplant wurde
Arbeitsvorbereitung und Elementfertigung
- Präzise Einplanung der Verbinder durch alle gängigen CAD-Software-Anbieter (SEMA, Dietrich`s, HSBCAD und cadwork)
- Setzen des HCW Verbinders unmittelbar nach dem Abbund
- HCW Verbinder lassen sich in alle bisherigen Arbeitsschritte ohne Mehraufwand integrieren
Einmessen der Baustelle
- Export der digitalen Messpunkte aus dem Gebäudemodell
- Digitales Abstecken mit Hilti Totalstation auf der Baustelle im Einmannbetrieb
- Reduzierte Teamgröße durch duchgängig digitale Arbeitsweise
- Bodenplattenvorbereitung ist losgelöst vom Montagetermin
Vorbereitung der Bodenplatte
- Lokalisierung der Bohrung mittels Bohrschablone
- Bohren des Befestigungspunktes und Setzen des Dübels zur Positionierung
- Nivellierung duch die zusätzliche Mutter am Dübel

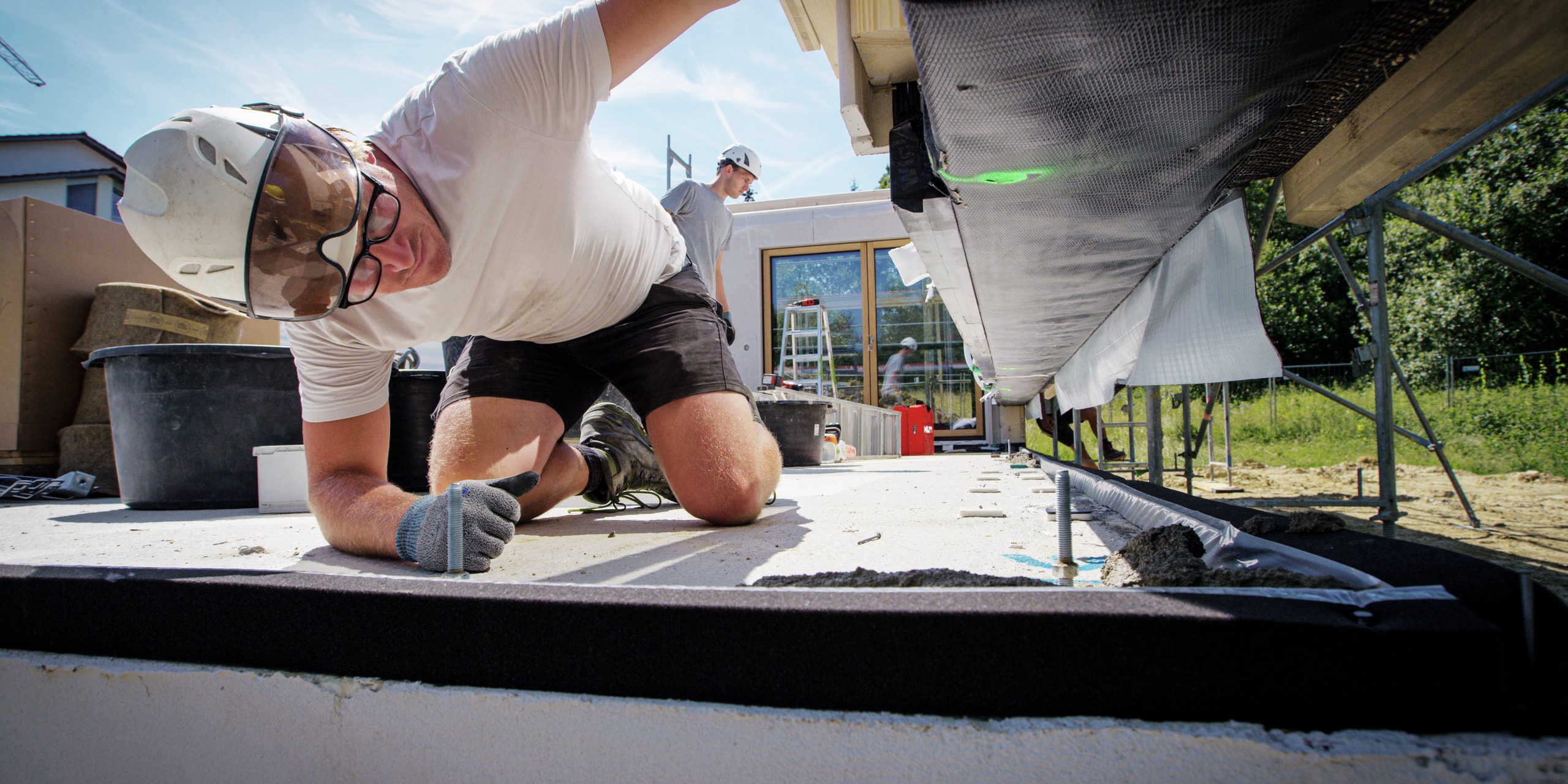

Elementmontage
- Genaue, einfache und schnelle Montage auf der Baustelle
- Korrekte Positionierung und unmittelbare Nivellierung jedes Wandelements
- Zeit und Kosten durch weniger Nacharbeiten sparen
- Höhere Arbeitssicherheit durch integrierte Verbinder
Ihr erstes HCW Projekt – wir stehen Ihnen zur Seite
Aus dem CAD auf die Baustelle
Wir unterstützen Sie mit unserem Team bei der CAD Datenaufbereitung, um Ihre digitalen Projektdaten aus SEMA, Dietrich‘s, cadwork oder HSBCAD perfekt für die Baustellen-Einmessung vorzubereiten.
Ersteinweisung für Ihr Bauvorhaben
Unsere Optik-Spezialisten geben Ihnen eine Einweisung zur optimalen Nutzung der Absteckgeräte und begleiten Sie bei Ihren ersten Schritten im HCW Projekt.
Mietoption für Hilti Absteckgeräte
Mieten Sie für Ihr HCW Projekt eine Hilti PLT Totalstation inklusive des erforderlichen Messtechnikzubehörs. Voraussetzung ist eine erfolgte Ersteinweisung in die Hilti Absteckgeräte.
Kundenstimmen zum HCW Holzverbinder
„Absolutes Industrie 4.0 Produkt!“
Erfahren Sie im Video (rechts), warum Bau Fritz GmbH & Co. KG sich dazu entschieden hat, mit dem HCW zu planen und bauen.
Oder sehen Sie sich einen Produktbesprechung des HCW bei dach-holz-tv auf Youtube an:
FAQ - Holzverbinder
Was sind Holzverbinder?
Holzverbinder sind Befestigungselemente, die verwendet werden, um zwei oder mehr Holzbauteile miteinander zu verbinden. Sie sorgen für eine stabile und dauerhafte Verbindung. Holzverbinder werden sowohl in der Zimmerei als auch im konstruktiven Holzbau genutzt. Es gibt sie in verschiedenen Ausführungen wie beispielsweise Winkelverbinder, Flachverbinder (auch Nagelplatten genannt), Balkenschuhe, Dübel oder Steckverbinder.
Welche Schrauben oder Anker brauche ich für den HCW?
Wenn zwei Holzelemente verbunden werden sollen, wird der HCW immer mit Stockschrauben (z.B. Hilti HSW oder äquivalent) verbunden. Soll ein Holzbauteil auf Beton befestigt werden, wird der HCW mit einem nachträglich eingebauten mechanischen oder chemischen Verankerungssystem verbunden (z.B. Hilti HST3, HAS-U in Kombination mit einem Injektionsmörtel).
