Schnelleres und effizienteres Holzverbindersystem zur Montage von vorgefertigten Holzkonstruktionen
- Kopfkonfiguration: Innengewinde
- PROFIS Software: Nein
- Werkstoffzusammensetzung: Stahl, verzinkt (min. 5 µm)
Hilti Kunden suchten auch HCW Verbinder, Holzmontage, Holzverbinder, Holzverbindersystem oder Schraubanker
- HiltiFeatureData{super=com.hilti.holng.facades.product.data.HiltiFeatureData@aa9c22ba, dimension=LANGUAGE, lovDimension=null, featureType=TEXT, featureValueList=[HiltiFeatureValueData{super=com.hilti.holng.facades.product.data.HiltiFeatureValueData@1968f862, unit=null, value=Effizientere Bemessung – HCW Holzverbinder stehen für maximale Vielseitigkeit bei minimalem Berechnungsaufwand; mit HCW und HCW-S Verbindern für Querlasten und HCW-L Verbindern für Zuglasten sowie allen Verbindern, die ein Ausrichten und Nivellieren ermöglichen}], id=CHA_ADVANTAGE_01, multiValue=false, name=Advantage 01}
- HiltiFeatureData{super=com.hilti.holng.facades.product.data.HiltiFeatureData@21f83004, dimension=LANGUAGE, lovDimension=null, featureType=TEXT, featureValueList=[HiltiFeatureValueData{super=com.hilti.holng.facades.product.data.HiltiFeatureValueData@cf7c9bda, unit=null, value=Ideal für die Werksfertigung – Holzbauteile können mit minimalem manuellem Aufwand mit handelsüblichen CNC-Maschinen für HCW Verbinder vorgebohrt werden}], id=CHA_ADVANTAGE_02, multiValue=false, name=Advantage 02}
- HiltiFeatureData{super=com.hilti.holng.facades.product.data.HiltiFeatureData@bc581a64, dimension=LANGUAGE, lovDimension=null, featureType=TEXT, featureValueList=[HiltiFeatureValueData{super=com.hilti.holng.facades.product.data.HiltiFeatureValueData@f9623f82, unit=null, value=Vereinfachte Planung – alle Anforderungen mit nur drei Holzverbindertypen abdecken: HCW, HCW-S für geschlossene Wandsysteme oder HCW L mit Nagelplatte für höhere Zuglasten}], id=CHA_ADVANTAGE_06, multiValue=false, name=Advantage 06}
- HiltiFeatureData{super=com.hilti.holng.facades.product.data.HiltiFeatureData@2a928e22, dimension=LANGUAGE, lovDimension=null, featureType=TEXT, featureValueList=[HiltiFeatureValueData{super=com.hilti.holng.facades.product.data.HiltiFeatureValueData@827bbefe, unit=null, value=Schnellerer Fortschritt auf der Baustelle mit weniger Personal – vorinstallierte Holzverbinder ersparen Arbeit, Zeit oder das Risiko von Nacharbeiten, da sie Positionierung, Nivellierung und Befestigung erleichtern}], id=CHA_ADVANTAGE_03, multiValue=false, name=Advantage 03}
- HiltiFeatureData{super=com.hilti.holng.facades.product.data.HiltiFeatureData@9f78af07, dimension=LANGUAGE, lovDimension=null, featureType=TEXT, featureValueList=[HiltiFeatureValueData{super=com.hilti.holng.facades.product.data.HiltiFeatureValueData@7116093d, unit=null, value=Mehr Sicherheit und Qualität – ETA-21/0357 verfügbar bei Befestigung mit Hilti Segmentankern mit ETA-Zulassung und HAS-U Ankerstangen für Holz-Beton-Anwendungen sowie HSW Stockschrauben für Holz-Holz-Anwendungen}], id=CHA_ADVANTAGE_05, multiValue=false, name=Advantage 05}
- HiltiFeatureData{super=com.hilti.holng.facades.product.data.HiltiFeatureData@6720a7eb, dimension=LANGUAGE, lovDimension=null, featureType=TEXT, featureValueList=[HiltiFeatureValueData{super=com.hilti.holng.facades.product.data.HiltiFeatureValueData@9dfb5307, unit=null, value=Montage und Befestigung von vorgefertigten Holzkonstruktionen, insbesondere in Wohngebäuden}], id=CHA_APPLICATION_01, multiValue=false, name=Application 01}
- HiltiFeatureData{super=com.hilti.holng.facades.product.data.HiltiFeatureData@49c1ebde, dimension=LANGUAGE, lovDimension=null, featureType=TEXT, featureValueList=[HiltiFeatureValueData{super=com.hilti.holng.facades.product.data.HiltiFeatureValueData@27f86876, unit=null, value=Befestigung von Holz auf Beton}], id=CHA_APPLICATION_02, multiValue=false, name=Application 02}
- HiltiFeatureData{super=com.hilti.holng.facades.product.data.HiltiFeatureData@406d18c5, dimension=LANGUAGE, lovDimension=null, featureType=TEXT, featureValueList=[HiltiFeatureValueData{super=com.hilti.holng.facades.product.data.HiltiFeatureValueData@32d95971, unit=null, value=Befestigung von Holz auf Holz}], id=CHA_APPLICATION_03, multiValue=false, name=Application 03}
Technische Daten
HCW Holzverbinder
Innovative Steckverbinder im Holzbau
Der Hilti Holzverbinder HCW (kurz für Hilti Coupler Wood) ist die Lösung, wenn Sie Holz auf Beton befestigen oder Holz mit Holz verbinden möchten. Sie eignen sich perfekt für die Verankerung von vorgefertigten Holzkonstruktionen – sowohl im Einfamilienhausbau als auch in mehrgeschossigen Wohngebäuden und im Objektbau. Erfahren Sie im Folgenden mehr über die Vorteile des Hilti HCW und wie Sie Ihre Arbeitsabläufe auf der Baustelle damit optimieren können.
HCW Holzverbinder im Einsatz
Das kann der HCW beim Anschluss an die Bodenplatte
Bisher waren bei der Befestigung von vorgefertigten Holzelementen auf Beton die Richt- oder Montageschwelle und die Winkelbefestigung maßgeblich. Beide Methoden dienen sowohl der korrekten Positionierung als auch der Nivellierung auf der Bodenplatte.
Mit dem Hilti HCW erreichen Sie beide Ziele mit deutlich weniger Aufwand. Aus Ihrer Arbeitsvorbereitung bringen Sie den Befestigungspunkt mittels digitaler Messtechnik fehlerfrei auf die Baustelle und beschleunigen damit den Montagevorgang Ihrer Holzkonstruktion. Die üblichen Ärgernisse durch Passungenauigkeiten zwischen Betonbau und Holzbau sind damit Geschichte.
Durch die exakte Positionierung der HCW Holzverbinder werden Zug- und Querkräfte genau dort aufgenommen, wo sie dimensioniert wurden. Dadurch ist ein optimaler Materialeinsatz gegeben.
Das kann der HCW ab dem ersten Obergeschoss
Der HCW ist für den Holz-Beton-Einsatz konzipiert – aber nicht darauf beschränkt. Auch Holz-Holz-Verbindungen sind gemäß ETA zugelassen.
Ab dem ersten Obergeschoss wird der Hilti HCW in Verbindung mit der Stockschraube HSW eingesetzt. Ergänzend zum Neubau, ist auch ein Einsatz bei nachträglichen Aufstockungen oder im Bestandsbau möglich.
Positionierung und Nivellierung erfolgen durch konstruktive Details in den Holzelementen. Durch den Einsatz von HCW Holzverbindern in Deckenelementen werden die Wandelemente zusätzlich ausgerichtet.
Ihre 5 Vorteile mit dem HCW
- Schnelle und einfache Statik aufgrund intuitiver Software und Bemessungshilfen
- Höchste Präzision dank CNC-gesteuerter Vorfertigung und digitaler Messtechnik – Nacharbeiten entfallen
- Drastische Beschleunigung beim Einmessen und Vorbereiten der Bodenplatte dank innovativem Zubehör
- Vereinfachte Baustellenkoordination durch Entkopplung von Einmessen und Montage
- Kürzere Montagezeit, sparen Sie bis zu 30% Arbeitsaufwand ein
Tipp: Nutzen Sie das volle Einsparpotenzial – vom Fundament bis zum Dachgeschoss! Das durchgängige Stecken des gesamten Gebäudes entfaltet die volle Effizienz unseres Holzverbinder Stecksystems.
Wie integriere ich den HCW in meine Arbeitsabläufe?
Statische Berechnung
- Befestigungsmittel mit ETA-Zulassung
- Lastwerte im technischen Handbuch abrufbar
- Bemessungssoftware verfügbar
- HCW nimmt Lasten direkt dort auf, wo er eingeplant wurde
Arbeitsvorbereitung und Elementfertigung
- Präzise Einplanung der Verbinder durch alle gängigen CAD-Software-Anbieter (SEMA, Dietrich's, HSBCAD und cadwork)
- Setzen des HCW Verbinders unmittelbar nach dem Abbund
- HCW Verbinder lassen sich in alle bisherigen Arbeitsschritte ohne Mehraufwand integrieren
Einmessen der Baustelle
- Export der digitalen Messpunkte aus dem Gebäudemodell
- Digitales Abstecken mit Hilti Totalstation auf der Baustelle im Einmannbetrieb
- Reduzierte Teamgröße durch duchgängig digitale Arbeitsweise
- Bodenplattenvorbereitung ist losgelöst vom Montagetermin

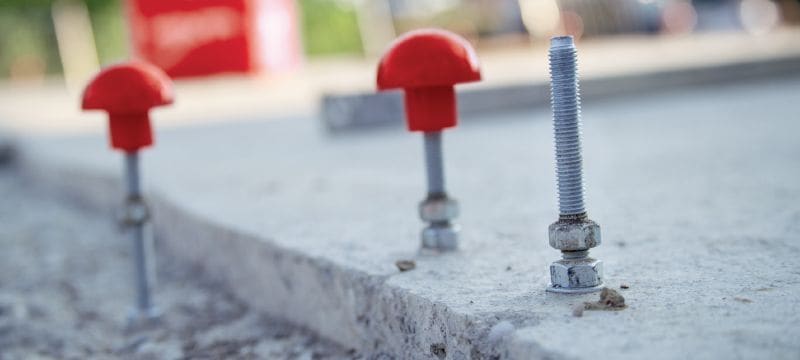

Vorbereitung der Bodenplatte
- Lokalisierung der Bohrung mittels Bohrschablone
- Bohren des Befestigungspunktes und Setzen des Dübels zur Positionierung
- Nivellierung duch die zusätzliche Mutter am Dübel
Elementmontage
- Genaue, einfache und schnelle Montage auf der Baustelle
- Korrekte Positionierung und unmittelbare Nivellierung jedes Wandelements
- Zeit und Kosten durch weniger Nacharbeiten sparen
- Höhere Arbeitssicherheit durch integrierte Verbinder
Kundenstimmen zum Hilti HCW
„Absolutes Industrie 4.0 Produkt!“
Erfahren Sie im Video (rechts), warum Bau Fritz GmbH & Co. KG sich dazu entschieden hat, mit dem Hilti HCW zu planen und bauen.
Oder sehen Sie sich einen Produktbesprechung des HCW Holzverbinders bei dach-holz-tv auf Youtube an:
Die HCW-Familie
Unsere HCW Holzverbinder sind Steckverbinder aus verzinktem Stahl. Das HCW Sortiment ist passend für Schub- und Zugbeanspruchung und übernimmt zusätzlich die Positionierung sowie die Nivellierung der Holzelemente. Die verdeckten Verbinder erlauben eine maximale Vorfertigung mit geschlossenen Wandsystemen. Sie eignen sich zur schnellen und effizienten Montage von vorgefertigten Holzelementen. Dabei kommen die Verbinder sowohl zwischen zwei Holzbauteilen als auch für die Verbindung eines Holzelementes mit einem Betonbauteil (z.B. Bodenplatte) zum Einsatz (siehe Abbildung rechts).
Die HCW Steckverbinder sind in drei Ausführungen erhältlich: HCW, HCW-L und HCW-S.
HCW: Holzverbinder für Querlasten
Mit dem Holzverbinder HCW können sowohl Quer-(Schub-) als auch Zugkräfte vom Holzbauteil über den Verbinder in den Verankerungsgrund eingeleitet werden. Er verfügt über eine ETA-Zulassung.
Zum HCW Holzverbinder
HCW-L: Holzverbinder für Zuglasten
Mit dem HCW-L können nur Zugkräfte in den Verankerungsgrund eingeleitet werden (realisiert durch Langlöcher in der Schwelle und die Vernagelung des Lochblechs an den Holzständer). Der HCW-L verfügt über eine ETA-Zulassung.
Zum HCW-L
HCW-S: Holzverbinder mit Querkraftübertragung
Der HCW-S ist für das Ausrichten und Nivellieren konzipiert, wobei nur Scherlasten übertragen werden – ohne seismische Anforderungen. Der HCW-S verfügt über eine ETA-Zulassung.
Zum HCW-SFAQ - HCW
Welche Schrauben oder Anker brauche ich für den HCW?
Wenn zwei Holzelemente verbunden werden sollen, wird der HCW immer mit Stockschrauben (z.B. Hilti HSW oder äquivalent) verbunden. Soll ein Holzbauteil auf Beton befestigt werden, wird der HCW mit einem nachträglich eingebauten mechanischen oder chemischen Verankerungssystem verbunden (z.B. Hilti HST4 / HST2 V3, HAS-U in Kombination mit einem Injektionsmörtel).
