Wer neue Betonbauteile kraftschlüssig an bestehende Strukturen anbinden will, kommt an einem System nicht vorbei: nachträglich installierte Bewehrungsstäbe. Diese Technik hat sich im Hoch-, Tief- und Ingenieurbau etabliert – bei Erweiterungen, Verstärkungen, Instandsetzungen oder Umnutzungen. Die Verbindung ist tragfähig und technisch beherrschbar – vorausgesetzt, Planung und Ausführung greifen sauber ineinander.

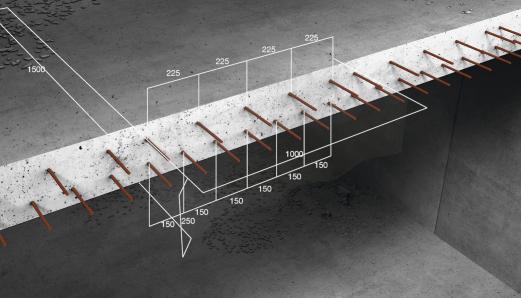

Bild 1: Erweiterung einer Stahlbetondecke mit nachträglich installierten Bewehrungsstäben (schematisch)

Vom Produkt zur Systemlösung

Im Zentrum stehen drei Elemente: der Bewehrungsstab, ein bauaufsichtlich bewerteter Mörtel und ein definiertes Einbauverfahren – zusammengefasst in einer ETA oder nationalen Zulassung. Die Bemessung erfolgt entweder gemäß EN 1992-1-1 (klassische Stahlbetonbautheorie) oder über den EOTA Technical Report 069 (nachträgliche Bewehrungsanschlüsse mit spezifiziertem Verbund-Spalt Verhalten). Letzterer kombiniert Elemente der Stahlbetontheorie mit Ansätzen aus der Dübeltechnik.

Worum es in dieser Serie geht

Trotz technischer Reife herrscht in der Praxis oft Unsicherheit: Welche Mörtel sind zulässig? Wie unterscheiden sich Einbauverfahren in der Bemessung? Und welche Fehlerquellen gefährden die geplante Lösung?
Diese Artikelserie schafft Klarheit – systematisch, fundiert und nah an der Planungsrealität. Sie stützt sich auf langjährige Beratungserfahrung im Hoch-, Tief- und Ingenieurbau und liefert Antworten auf zentrale Fragen:

• Was kann die Technik – und was nicht?
• Wie bemesse ich sicher – statisch, brandschutztechnisch, bei Erdbeben oder Ermüdung?
• Welche Systemgrenzen gelten – bei Bohrverfahren, Einbaubedingungen und Verbundmodellen?
• Wo wird's kritisch – bei Planung, Ausführung oder Dokumentation?

Was zählt – und was nicht dazugehört

Nachträglich installierte Bewehrungsanschlüsse sind klar abzugrenzen von anderen Techniken wie Schubverbindern. Ein paar Beispiele zur Einordnung:

• Die Stäbe sind im eingemörtelten Bereich immer gerade, das freie Ende im Neubau kann, muss aber nicht mit Haken oder Kopf ausgeführt sein.
• Die typischen Betondeckungen liegen bei 2Ø bis 3Ø – die Verbundtragfähigkeit kann durch Spalten der Betondeckung limitiert sein.
• Die Bewehrungsstäbe übertragen keine Querkraft – das übernimmt ausschließlich die aufgeraute Kontaktfuge zwischen Alt- und Neubeton.
• Die Bemessung nach EN 1992-1-1 setzt voraus, dass der Anschluss auch mit einbetonierten Stäben zulässig wäre – die Verbundspannung liegt unterhalb, oder auch auf dem Niveau klassischer Bewehrung. Es können Endverankerungen und Übergreifungsstöße bemessen werden.
• Die Bemessung nach EOTA TR 069 erweitert die Anwendungsgrenzen – ausschließlich bei Endverankerungen.
• Für diskontinuierliche Anschlusszonen können Stabwerksmodelle verwendet werden – mit definierten Knoten, Drucksttreben und Zuggliedern. Hier gilt: Die gewählte Verbundspannung bestimmt, ob der Nachweis dem Stand der Technik oder dem Stand der Wissenschaft entspricht.

Bild 2: Nachträglicher Bewehrungsanschluss


Bild 3: Nachträglich installierte Schubverbinder fallen aufgrund unterschiedlicher EAD-Anforderungen und Bemessungsansätze nicht unter die Kategorie nachträglicher Bewehrungsanschluss

Ausblick auf Teil 2

Im nächsten Teil dieser Serie wird es konkret: Wir zeigen typische Anwendungsbeispiele aus Hochbau, Brückenbau und Tunnelbau, die den Einsatz nachträglich installierter Bewehrungsanschlüsse erfordern. Wer wissen will, wo die Technik wirklich gefordert wird, sollte hier weiterlesen.
