Anwendung des elektrischen Anschlusses mit SBT 6-22 und X-BT-ER

Befestigungen auf Stahl: Leitende Verbindungen

Wie Sie leitende Verbindungen einfach und sicher auf Stahl befestigen

Die Befestigung von Sicherungs- und Schaltkästen, leitenden Verbindungen wie zum Beispiel Blitzschutz, Schutzerdung, Potenzialausgleichsschienen sowie elektrischen Geräten auf Stahluntergründen birgt zwei zentrale Herausforderungen:

die hohe Spannung, die potenziell durch die Befestigungsmittel fließen kann
die Gefahr, beim Befestigen von Kästen und Geräte die Korrosionsschutzschicht auf den Stahlträgern zu verletzen

Jetzt unverbindlich weitere Infos anfragen

Beim Befestigen auf Stahl mit Hilti Gewindebolzen S-BT-ER HL und X-BT-ER meistern Sie diese Problematiken jedoch schnell und absolut zuverlässig. Beide Bolzentypen können Sie in Stahluntergründen ab einer Materialstärke von 6 mm und mehr einsetzen. Die auftretende Spannung kann direkt und ungehindert durch den Bolzen abfließen.

Schutzerderung, Potenzialausgleich und Blitzschutz auf Stahl Befestigen

Durch das Abfließen der Spannung über den Gewindebolzen können Sie Installationen für alle leitenden Verbindungen auf Stahl wie Schutzerdung, Potentialausgleich und Blitzschutz sicher und effizient ausführen. Auch für den Potenzialausgleich von Rohrflanschen und Kabeltrassen sowie für die Verschraubungen von Blitzschutzleitern bis zu einer Stromstärke von 100 kA sind unsere neuen Gewindebolzen S-BT-ER HL bestens geeignet.

Durch die eigens entwickelte „Spitzengeometrie“ der Gewindebolzen können Sie selbst in lackiertem Stahl befestigen, ohne dabei die Korrosionsschutzschicht zu verletzen. Das bedeutet: Im Gegensatz zum Schweißen müssen Sie nun nicht mehr nacharbeiten! Eine Dichtscheibe am Gewindebolzen schützt Ihre Befestigungspunkte zudem besonders zuverlässig gegen Korrosion.

Gewindebolzen jetzt online bestellen

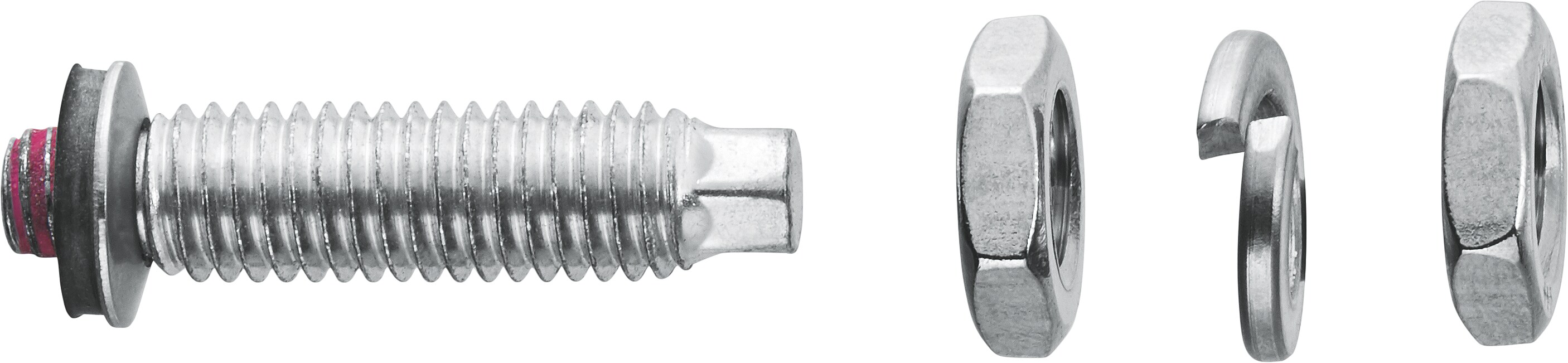

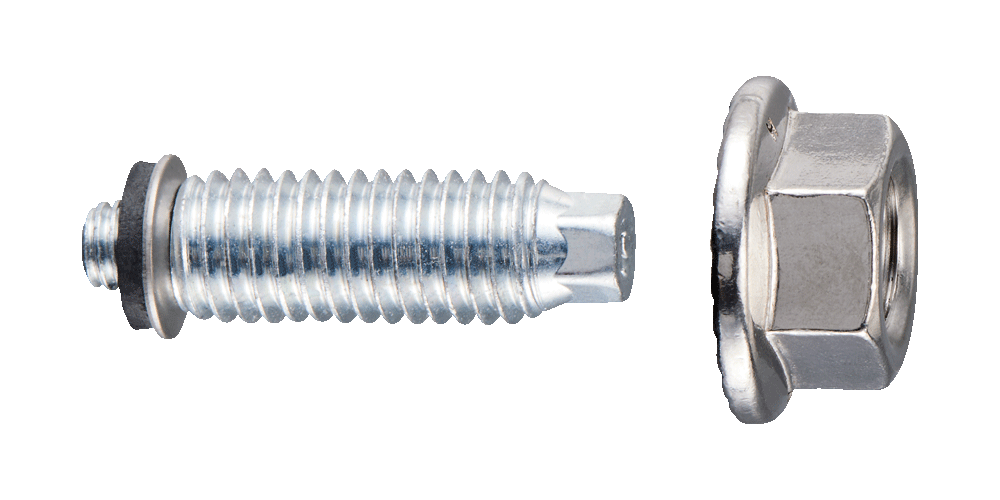

NEU: Gewindeschraubbolzen S-BT-ER HL

Für die Ausführung von Potenzialausgleich, Erdung und Blitzschutz bei niedrigen und hohen Strömen in mäßig korrosiven wie hochkorrosiven Bereichen.

Zum Gewindeschraubbolzen S-BT-ER HL

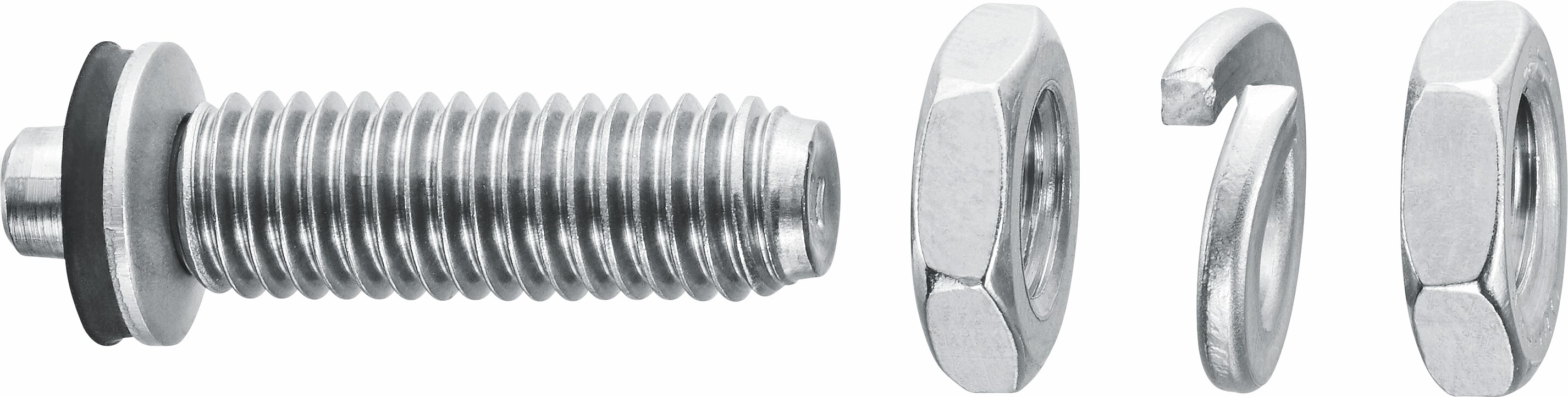

Gewindebolzen X-BT-ER

Für die Ausführung von Potenzialausgleich, Erdung und Blitzschutz bei niedrigen Strömen in hochkorrosiven Bereichen.

Zum Gewindebolzen X-BT-ER

Leitende Verbindungen mit Gewindebolzen auf Stahl befestigen – das sind Ihre Vorteile

Ihre 5 Top-Vorteile bei Befestigungen mit Gewindebolzen

Der Korrosionsschutz des Stahluntergrundes bleibt bei der Montage intakt
Die Stahlteile müssen nicht aufwändig nachlackiert werden
Ihre Mitarbeiter benötigen keine speziellen Fachkenntnisse mehr (z.B. zu Schweißarbeiten)
Die Gewindebolzen haben eine hohe Beständigkeit gegen Vibrationen
Die Gewindebolzen sind auch in hoch korrosionsgefährdeten Umgebungen einsetzbar und bieten langjährige Beständigkeit

So befestigen Sie elektrisch leitende Verbindungen auf Stahl in 3 Schritten

Schritt 1: Vorbohren

Mit dem Akku-Bohrschrauber SBT 6-22 und dem Stufenbohrer TS-BT (für die Gewindeschraubbolzen S-BT HL) oder der Akku-Bohrmaschine SF BT 22-A und dem Stufenbohrer TX-BT (für den Gewindebolzen X-BT) bohren Sie schnell und sicher passgenaue Löcher.

Schritt 2: Befestigen

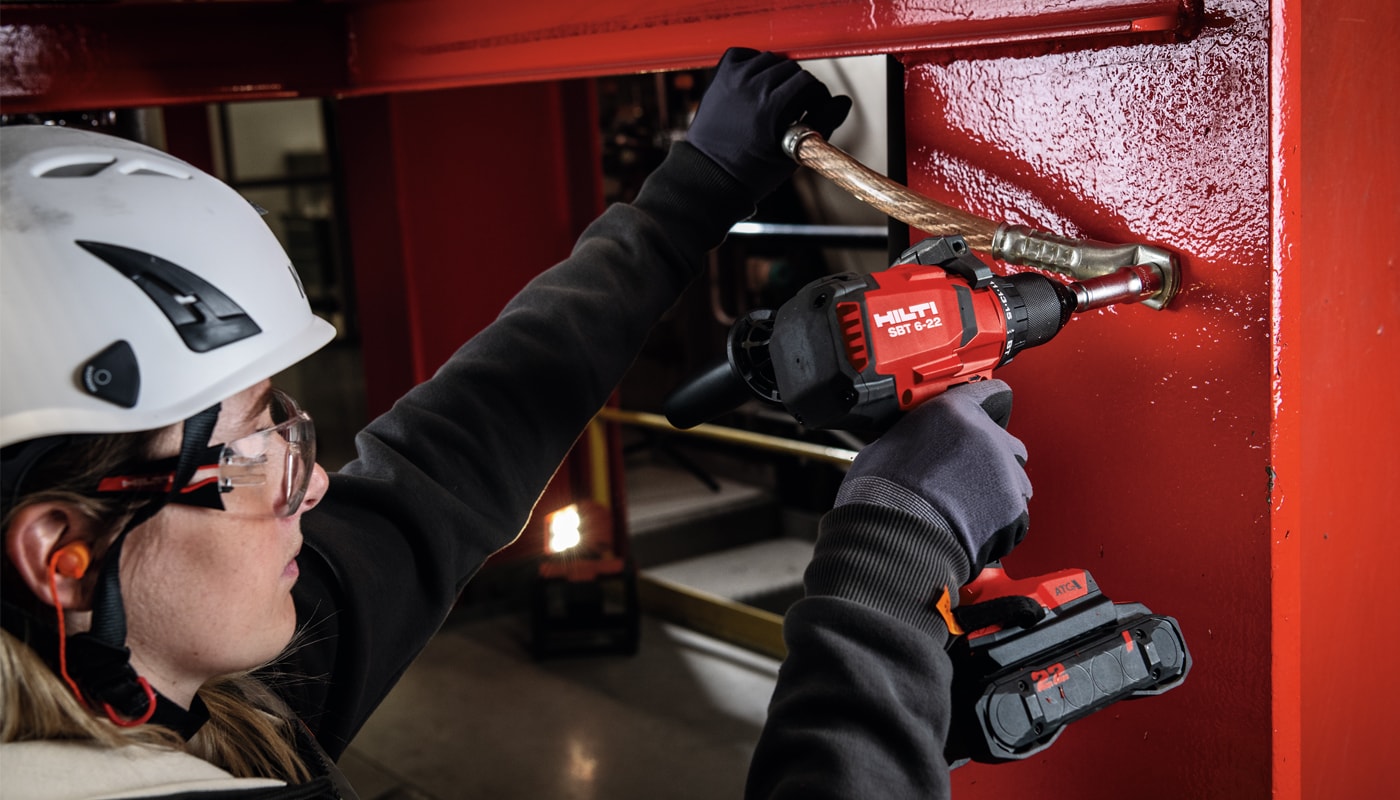

Mit dem Akku-Bohrschrauber SBT 6-22 und dem Gewindebolzenhalter
S-SH BT (für den Gewindeschraubbolzen S-BT HL) oder mit dem Akku-Direktbefestigungsgerätes BX 3-BT (für den Gewindebolzen X-BT) befestigen Sie die jeweiligen Gewindebolzen zuverlässig und dauerhaft im Stahluntergrund.

Schritt 3: Verbinden

Den Kabelschuh befestigen Sie am Gewindebolzen einfach mit zwei Schraubenmuttern und einer Sicherungsscheibe.

Einfach und sicher auf Stahl befestigen

Den Akku-Bohrschrauber SBT 6-22 haben wir speziell für das Vorbohren und Setzen der Gewindeschraubbolzen in Stahluntergründen entwickelt. Seine Drehzahl ist optimal für den Einsatz unserer leistungsstarken Hilti Stufenbohrer ausgelegt. Die Bohrungen für den neuen Gewindeschraubbolzen S-BT HL erstellen Sie in nur wenigen Sekunden. Die Tiefenanschläge S-DG BT zusammen mit dem SBT 6-22 sorgen für die korrekte Setztiefe des jeweiligen Gewindeschraubbolzens.

Zum Akku-Bohrschrauber SBT 6-22

In Kombination mit dem Akku-Bohrschrauber SBT 6-22 zum Vorbohren der Löcher bildet das Akku-Direktbefestigungsgerät BX 3-BT ein unschlagbares Team auf der Akkuplattform für die Installation der Gewindebolzen X-BT. Das Akku-Direktbefestigungsgerät wurde speziell für das Setzen der Gewindebolzen X-BT in Stahl entwickelt. Mit der innovativen Bolzenführung können Sie zudem die Setztiefe der Bolzen anpassen. Beide Geräte sind in einem praktischen Combo-Koffer erhältlich, der außerdem Platz für alle weiteren notwendigen Materialen bietet.

Zum Akku-Direktbefestigungsgerät BX 3-BT
